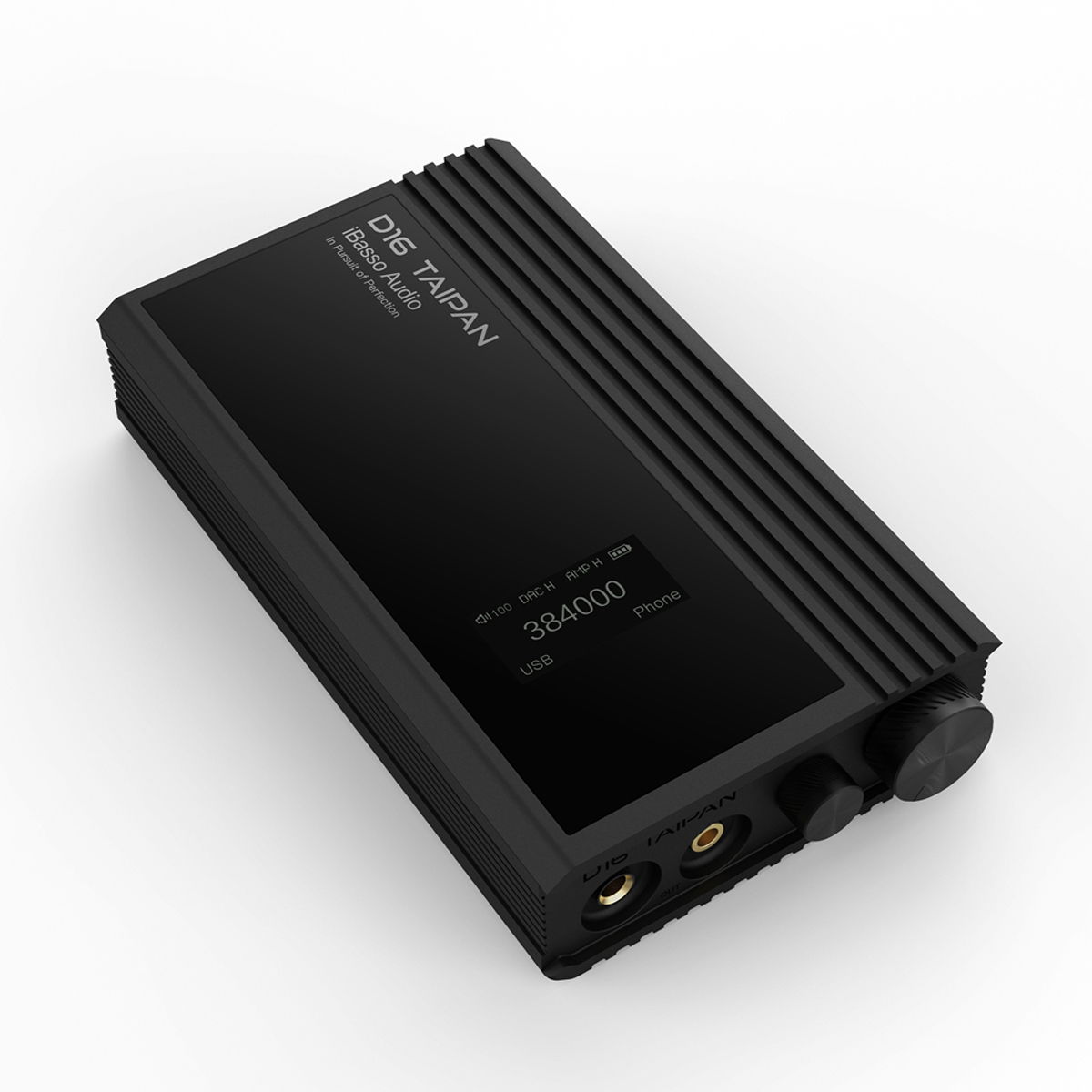

アイバッソ・オーディオ DAC内蔵ポータブルヘッドホンアンプ iBasso D16-TAIPAN 返品種別A

---

---

2024年04月 発売


D16 TAIPAN
かつてない性能と最高クラスの1bitポータブル・ディスクリートDAC

◆最高クラスの、ディスクリートDACデバイスを指標に
D16は、iBassoが自社開発した新開発システムコントローラー「FPGA-Master2.0」をコアに採用し、16セットのカスケード接続された8E PWM-DAC、合計128PWM-DAC(ディスクリート)で1bitのD/A変換を行うDACデバイスです。
THD+Nの実測値は0.0001%と優れ、現行のポータブル・ディスクリートDACデバイスでは最高クラスの滲みのないサウンドを実現しています。
後段となる、AMPセクションにはDX320MAXに採用したiBassoSuper Class-Aをベースに最適化したSuper ClassAトランジスタアンプ回路を採用しました。
A級アンプの歪みのないサウンド特性と、ポータブルデバイスにも最適な発熱を大幅に低減した高品位アンプ回路です。

◆自社新開発、FPGA-MASTER 2.0
D16に採用された「FPGA-Master2.0」は、iBassoの過去3年間のアルゴリズムの成果を結集し、ポータブル・ディスクリートDACの革新を可能にしています。

■FPGAは信号の再構成と再符号化の役割を担い、後続のPWM-DACにてデコードを行う最適なPWM信号を生成します。

■THDの数値がある一定のレベルに達すると、ノイズの混入によりダイナミックレンジの数値向上への大きな妨げになっていまうため、「FPGA-Master2.0」はノイズフロアを根本的に下げる、優れたノイズシェイパー技術を有しています。

■グローバルクロック再生技術を採用し、ACCUSILICON製フェムトクロック発振器2基がFPGAにリファレンスクロックを提供します。
FPGAは、DSPとUSBレシーバーが必要とする同期低位相ノイズ・クロックを再生成します。
1bitディスクリートDACはクロック・ジッターの精度が非常に重要です。
さまざまなブランドのフェムト・クロック発振器をテストしましたが、ACCUSILICON製発振器の位相ノイズは-158dBc/Hz [@1kHz]と低く、良好な数値でした。
一般的なフェムト秒発振器の-145dBc/Hzと比較すると、位相ノイズは13dB低減されており、D16の優れたジッターのコントロールがこれにより確保されています。

■ピコ秒レベルの正確な遅延制御により、Input/Output遅延をコントロールし、基板の配線による遅延を補正し、PWM-DACの終着信号を均一に整列させ、厳密に同期管理することが可能です。

◆バランスディスクリートDACへ続くブロック・ダイアグラム
FPGA-Master 2.0の緻密な制御により、32×4(128基)の独立したPWM-DACがFIRハードウェアフィルターとして動作し、L+、L-、R+、R-出力を生成するために組み合わされています。
DACの各データビットは、ハードウェアの設計も考慮したFPGAによる厳密な遅延と補正により、寸分の狂いもなく整列されています。

◆ハードウェアアナログFIRフィルター
FPGA Master2.0によるピコ秒レベルの精密制御により、128基の独立したPWM-DACがFIRモードで動作し組み合わせて[L+、L-、R+、R-]を出力します。
各チャンネルには「ディレイパラレルモード」にて動作する32基のPWM-DACが搭載されており、この設計により32基のDACは連動してハードウェア・アナログ・フィルターとして動します。
複数のDAC間の差を平均化することで、複数のDAC間の差異を無くすことで歪みを最小限に抑え、最大限のサウンドディテールと音密度を向上を実現しています。

◆ディスクリートPWM-DAC
FPGAにより生成されたPWM信号はデコードを実行する為、ディスクリートPWM-DACへと到達します。
カスケード8E PWM-DACを16セットで採用し、[L+、L-、R+、R-]各セクションで32基のPWM-DACとして編成されます。
[L+、L-、R+、R-]各セクションに32基を搭載するPWM-DACは、他のポータブル・ディスクリートDACの6.4倍以上の物量です。
高精度なデコード技術と、高品位DACの例外的な数多なる物量による搭載により、THD+Nのスペック値は0.0001未満を実現し、卓越した性能を叶えることができました。

◆iBassoSuper Class-Aディスクリートアンプ回路
1125mW+1125mw@32Ω
D16はDX320MAXにも採用したiBassoSuper Class-Aディスクリートアンプ回路を最適化し、搭載しています。
20個の低VCEsat(BISS)デュアル・トランジスタを内蔵し、最大2Aの驚異的な出力電流値を誇り、1125mW+1125mW@32Ωの高い出力値を実現しています。

◆厳選された、最新鋭のパーツ群
1．温度ドリフトに強い、128基の高精度薄膜抵抗器を採用
2．iBassoオリジナル24段4セクションステップアッテネーターを採用
3．デュアル・ACCUSILICON製超低位相ノイズ・フェムトクロック発振器で、ノイズフロアは-158dBc/Hz(@1kHz)
4．プロフェッショナルオーディオDSPチップ採用
5．0.6μVの低ノイズを叶えた、超低ノイズアナログ電源
6．1.3インチ有機ELディスプレイ

◆開閉対応フロントパネル採用
より長く製品をご愛用いただくことを叶えるため、開閉に対応したフロントパネルを採用しています。
メーカー整備による、パーツの修繕や内部基板へのアクセスをスムーズにし、製品に負荷をかけずにメンテナンス・サポートを可能にしています。

■　仕　様　■

• サイズ：139mm×82mm×28mm
• 重量：312g
• 入力系統：USB-C/COAXIAL/OPTICAL
• USB-C入力対応：PCM768kHz/DSD512
• 3.5mm同軸入力対応：PCM768kHz/DoP256
• 3.5mm光入力対応：PCM192kHz/DoP128
• 出力系統：4.4mm Phone Out、3.5mm Phone Out、4.4mm Line Out、3.5mm Line Out
• DAC Gain：Low/High
• AMP Gain：Low/High
• DACボリューム：0〜100
• アナログボリューム：0〜23
• 充電系統：USB-C【推奨：5V/2A】※QC3.0急速充電対応
• 充電時間：約2.5時間
• 連続再生時間：約9時間(※動作状況やご利用方法により変動します。)
【音声出力仕様】
4.4mmバランスPhone Out

• 出力レベル：4.2Vrms(AMPLowGain+DACHighGain)、6.8Vrms(AMPHighGain+DACHighGain)
• 出力電力：1125mW+1125mW@32ΩTHD+N＜0.5%
• THD+N：-117dB(0.00014%)@1kHz※AES17-20KA特性600ΩLoad
• DNR：123dB※AES17-20KA特性
• SNR：123dB※AES17-20KA特性
• クロストーク：131dB
• 周波数特性：15Hz-40kHz±1dB
3.5mmPhone Out

• 出力レベル：2.1Vrms(AMPLowGain+DACHighGain)、3.4Vrms(AMPHighGain+DACHighGain)
• 出力電力：640mW+640mW@16ΩTHD+N＜0.5%
• THD+N：-114dB(0.00019%)@1kHz※AES17-20KA特性600ΩLoad
• DNR：118dB※AES17-20KA特性
• SNR：118dB※AES17-20KA特性
• クロストーク：130dB
• 周波数特性：15Hz-40kHz±1dB
4.4mmLine Out

• 出力レベル：3.3Vrms(DACLowGain)、4Vrms(DACHighGain)
• THD+N：-120.4dB(0.000095%)@1kHz※AES17-20KA特性
• DNR：123dB※AES17-20KA特性
• SNR：123dB※AES17-20KA特性
• クロストーク：135dB
• 周波数特性：15Hz-40kHz±1dB
3.5mmLine Out

• 出力レベル：1.65Vrms(DACLowGain)、2Vrms(DACHighGain)
• THD+N：-118dB(0.00012%)@1kHz※AES17-20KA特性
• DNR：120dB※AES17-20KA特性
• SNR：120dB※AES17-20KA特性
• クロストーク：133dB
• 周波数特性：15Hz-40kHz±1dB
【その他】

• 付属品：専用レザーケース、専用保護ポーチ、USB-C to A充電用ケーブル、USB-C to C OTGケーブル、UBS-C to Lightning OTGケーブル、同軸デジタルケーブル2種、クイックスタートガイド、製品保証書
