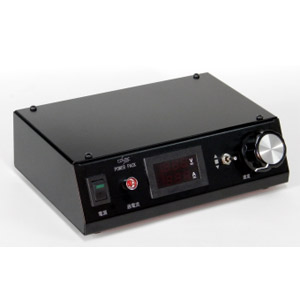

コスミック CP-1300N デジタル電圧・電流計付PWMパワーパック 返品種別B

---

---

2017年12月 発売


【商品紹介】
コスミックのNゲージ向け　デジタル電圧・電流計付PWMパワーパックです。

車輌出力にデジタル表示付の最新高機能なパワーパックです。

スロー走行でも停止しにくく、LEDも明るく点灯するPWM方式です。

停車時点灯の調整がしやすい起動電圧調整ボリューム付です。

車輌や線路の状態が把握しやすい電圧、電流計付です。

長編成車輌の走行に十分な高出力です。

質感の高いオリジナルのメタルケースです。

※PWM出力の為に、下記の点にご注意ください。

コンデンサが内蔵された一部の外国製車輌等では、スロー走行が出来ない場合があります。
(その理由は内部コンデンサの平滑作用によるものです。コンデンサを取り外すとスロー走行が出来ます。)

デジタル表示は、平均値表示になります。

【PWMとは(pulse width modulation パルス幅変調】
モーターの回転数や、ランプの明るさを変える為の制御方式で、電圧(12V)は一定で、パルス幅(デューティ比)を0〜100%まで変えて制御するものです。
家電製品にも広く使用されている方式です。

【商品仕様】

商品形態：Nゲージ向けパワーパック

車輌出力：PWM　12V/0〜100%　2A

固定出力(ポイント等に使用)：コンデンサ出力DC12V

操作部：起動電圧調整、速度調整、進行方向切換スイッチ、電源スイッチ

表示部：
　電源表示緑色LED(通電時点灯)
　過電流表示赤色LED(過電流時点灯及び車輌出力遮断。電源スイッチOFFで復帰)
　車輌出力デジタル3桁表示(電圧=最小表示0.1V/電流=最小表示0.001A(10mA))

接続：電線挟み込み式(固定出力KATO製ポイントスイッチ使用時はKATO品番[24-842]が必要
　TOMIX製ポイントスイッチを使用時は別売のコスミック品番[CA-P12T]が必要

電源：AC100V 50/60Hz アダプタ式

寸法(mm)L180×W120×H50(突起部を除く)

重量(g)：約730(ACアダプタは除く)
