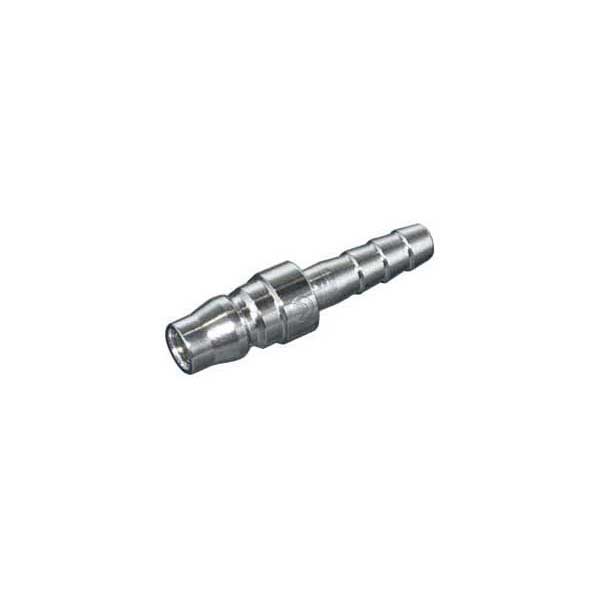

ヤマトエンジニアリング 鋼鉄BLYカプラ/ プラグ(取付け側形状：1/ 4”ホース用) BLY21-PH 返品種別B

---

---

◆工場内のエアー配管からエアー工具のホース接続まで、汎用性に優れたカップリング。
◆重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性に優れます。
◆エアーに最適。エアー工具・各種エアー配管・水配管・エアー圧機器等に。
◆汎用型空気配管用。ホース接続用。

【接続と分離】

接続時・・・
◆ソケット側の外筒スリーブを引き戻してプラグをはめ込めば、ソケットのバルブが自動的に開き流路が開通し流体が流れます。
分離時・・・
◆ソケット側の外筒スリーブを引き戻すと分離され、ソケット側のバルブは自動的に閉鎖され、流路は外部へ流出しません。
(プラグ側の流体が流出しますのでご注意ください。)

■　仕　様　■

• バルブ構造：片路開閉型
• 規格：20型
• 呼び径(”)：1/8
• 本体材質：鋼(クロムメッキ)
• 接続部形状：プラグ・タケノコ
• 最高使用圧力(kg/cm2)：15(20MPa)
• 耐圧力(kg/cm2)：1.5(2.0MPa)
• シール材質：ニトリルゴム(NBR)
• 使用温度範囲(℃)：-20〜+80
• 適用流体：空気・油他
• 取付け側形状：1/4”ホース用
• 全長(L；mm)：58
• 寸法A(mm)：30
• 寸法C(mm)：20
• 寸法H(mm)：φ15
• 寸法T(mm)：φ7.5
• 寸法B(mm)：φ4
