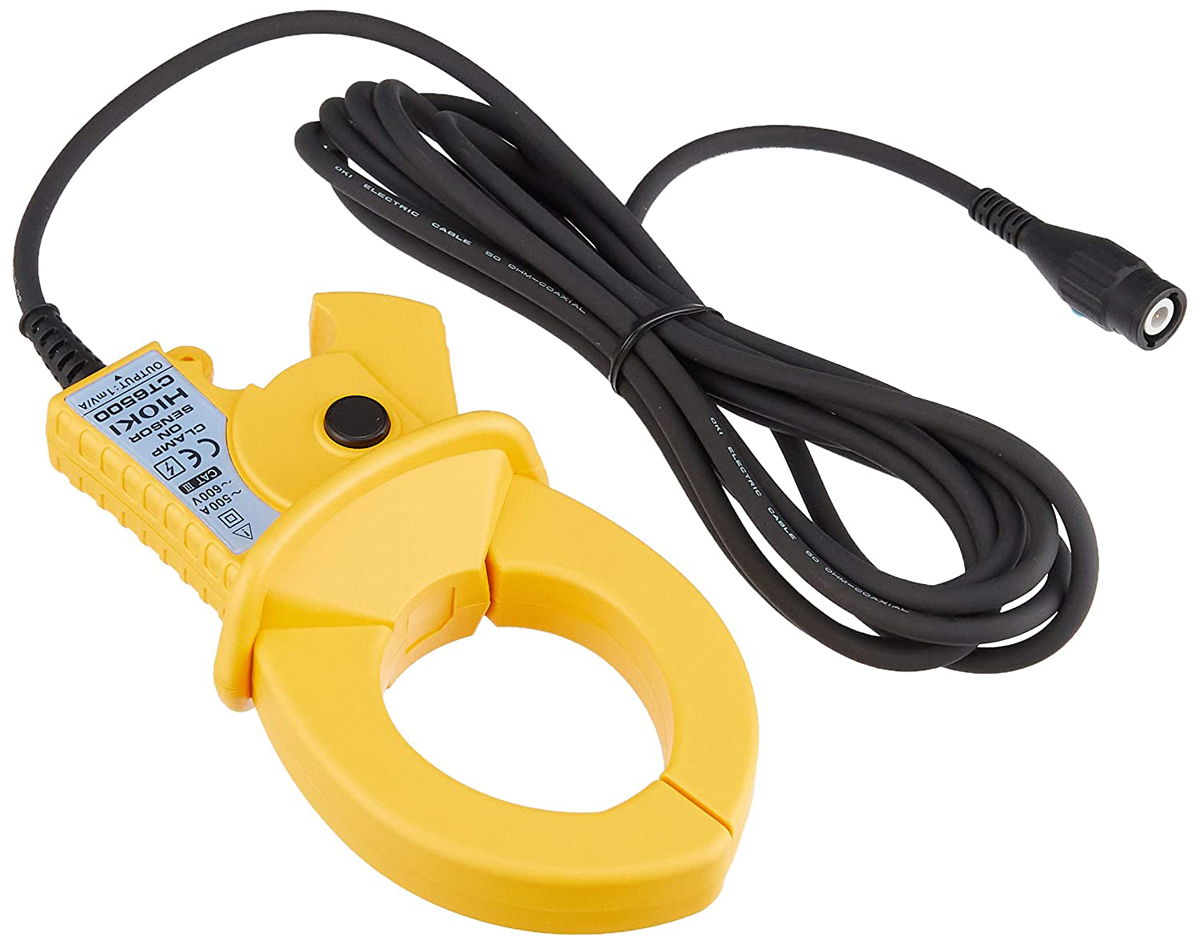

日置電機 クランプオンセンサ HIOKI CT6500 返品種別B

---

---

◆500A定格の交流電流対応の電圧出力型クランプオンセンサです。
◆電力ラインを切り離すことなく、活線状態で交流電流の測定が出来ます。
◆また、操作も簡単なため、多方面での電流測定にご使用いただけます。

■　仕　様　■

• 確度保証条件・・・
  ・確度保証期間：1年間
  ・調整後確度保証期：1年間
  ・ジョー部開閉回数：1万回まで
  ・確度保証温湿度範囲：23℃±5℃、80%rh以下
• 定格一次電流：AC500A
• 出力電圧：AC1mV/A
• 振幅確度：±1.5%rdg.±0.03%f.s.
  (f.s.は500A、50Hz/60Hz、ジョー中心にて)
• 振幅周波数特性：40Hz〜1kHz ±5%以内(振幅確度からの偏差)
• 導体位置の影響：±3%以内(中心からの偏差)
• 最大入力電流：600A連続(45Hz〜66Hz、周囲温度50℃)
• 温度係数：±0.05%rdg./℃
• 耐電圧：AC7060V rms(感度電流1mA)、50Hz/60Hz、1分間、ジョー-出力コネクタ間
• 対地間最大定格電圧：AC600Vrms以下、測定カテゴリIII
  (予想される過渡過電圧6000V)
• 使用温湿度範囲：0℃、〜50℃、80%rh以下(結露しないこと)
• 保存温湿度範囲：-10℃、〜60℃、80%rh以下(結露しないこと)
• 使用場所：高度2000mまで、汚染度2、屋内
• 適合規格・・・
  ・安全性：EN61010
  ・EMC：EN61326(ClassA)
• 測定可能導体径：φ46mm以下
• コード長(約):3m
• 外形寸法(約):幅78×高さ152×奥行42mm(突起物含まず)
• 質量(約):360g
• 付属品：取扱説明書
