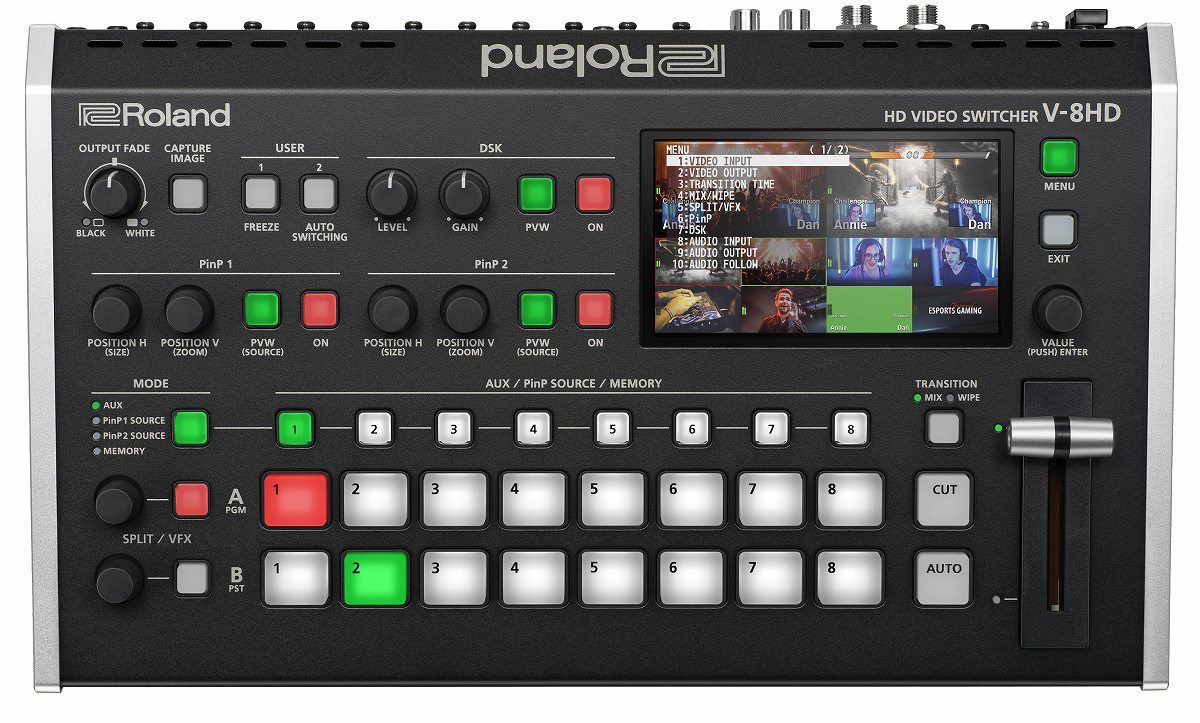

Roland ローランド / V-8HD ビデオ・スイッチャー
187,000
映像演出の創造にもっと可能性を
8入力を自在に操るビデオ・スイッチャー
ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力 / 3 出力。スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能。映像、音声の切り替えだけでなくピクチャー・イン・ピクチャー（PinP）やテロップなどの合成も １ 台でできるオールイン・ワン設計。カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。
●HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理
●PinP 、キー合成やテロップなど最大 5 レイヤーを使った画面演出が可能
●映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
●本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）
●イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
●REC ステータス / REC コントロール機能による他社機器との連携
UD20200127
8入力を自在に操るビデオ・スイッチャー
ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力 / 3 出力。スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能。映像、音声の切り替えだけでなくピクチャー・イン・ピクチャー（PinP）やテロップなどの合成も １ 台でできるオールイン・ワン設計。カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。
●HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理
●PinP 、キー合成やテロップなど最大 5 レイヤーを使った画面演出が可能
●映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
●本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）
●イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
●REC ステータス / REC コントロール機能による他社機器との連携
UD20200127
映像演出の創造にもっと可能性を
8入力を自在に操るビデオ・スイッチャー
8入力を自在に操るビデオ・スイッチャー
ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力 / 3 出力。スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能。映像、音声の切り替えだけでなくピクチャー・イン・ピクチャー（PinP）やテロップなどの合成も １ 台でできるオールイン・ワン設計。カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。
●HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理
●PinP 、キー合成やテロップなど最大 5 レイヤーを使った画面演出が可能
●映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
●本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）
●イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
●REC ステータス / REC コントロール機能による他社機器との連携
HDMI ８ 入力 / ３ 出力
V-8HD は HDMI 8 入力 / 3 出力。 8 つのプリセット・メモリーを使って静止画やシーンを元に合成、エフェクトなどを使った多彩な映像演出が可能。バックアップを含め、複数の映像ソースを同時に使いたい現場のニーズに応えます。
映像合成（５レイヤー）と多彩な映像エフェクト
V-8HD は 1 画面に最大 5 枚まで映像を合成することが可能。 PGM と PST の 2 枚の映像切り替えに加え、PinP（ピクチャー・イン・ピクチャー）にクロマ・キーもしくはルミナンス・キーで合成、さらにタイトルやテロップなどDSK で合成することができます。多彩な映像エフェクトで視覚効果の高い演出を実現します。
マルチビュー用ディスプレイ内蔵
パネルに 4.3 型液晶ディスプレイを内蔵。メニュー操作だけでなく、 PGM、PVW に加え、入力映像や本体にメモリーした静止画、音声レベルを一目で管理できます。またマルチビュー画面を HDMI 出力可能。複数のスタッフで確認したい場合には大きいモニターに出力することもできます。
場所を選ばない小型、軽量、外部電源対応
どんな場所にでも持ち運びやすい軽量設計。本体質量は2kg 、コンパクトな本体は設置場所を選びません。外部電源の対応により、 AC アダプターが使えない場所でも使用できます。
シームレスに呼び出しできるプリセット・メモリー機能
映像合成やエフェクトの ON/OFF など設定状態を最大 8つまでプリセット・メモリーに登録可能。また PinP（ ピクチャー・イン・ピクチャー）とタイトル合成した映像から、別の映像合成へプリセット・メモリーを使った切り替えも、前後に黒が入らずシームレスな進行を実現します。
HDMI 機器との連携機能
V-8HD は対応する外部機器と HDMI ケーブルと接続するだけで連携できる REC ステータス / REC コントロール機能を搭載。 ATOMOS 社製モニター一体型レコーダー接続時には V-8HD からレコーダーの録画開始、停止をコントロール。また対応するカムコーダー、デジタル一眼レフを V-8HDに入力すると、カメラ側が録画中のステータスをマルチビューアー上に表示することで録画操作し忘れなどを防ぎます。
シーン毎に選べるエフェクト・プリセット
18ch ステレオ・オーディオ・ミキサー搭載。高品質な音声エフェクトで細かい音の調整はもちろん、会議やインタビューといった制作シーン、トークを聞き取りやすくするディエッシングなど用途に応じた音声設定をプリセット 1 つで簡単に設定できます。
フットスイッチを使った操作
フット・コントローラー用端子を 2 系統搭載。映像の切り替えはもちろん、静止画への切り替え、PinP（ ピクチャー・イン・ピクチャー）、タイトル・テロップ挿入など多様な機能を登録可能。最大 ４ つのフットスイッチに異なる機能を登録でき、足元の操作で呼び出せます。
オート・スイッチング機能
映像を自動で切り替えるオート・スイッチング機能に 3 つの切り替えモードを搭載。表示映像の順番を設定できるインプット・スキャン。プリセット・メモリーの順番を切り替えるプリセット・メモリー・スキャン。設定したテンポのタイミングで切り替えるBPM シンクを使い、映像切り替えをスイッチャーに任せることができます。
iPad によるリモート・コントロール
iPad 専用コントロール・アプリ V-8HD Remote を使えば、USB 接続した V-8HD の映像切り替え、フェーダー操作による音声のミックス、プリセットのカスタマイズも本体を使わずに操作することができます。
【主な仕様】
●映像処理
4：2：2（Y/Pb/Pr）、8ビット
●入力端子
・INPUT 1〜6：HDMI タイプ A x 6
※HDCP 対応
・INPUT 7〜8：HDMI タイプ A x 2
※HDCP 対応
※マルチフォーマット対応
●出力端子
・OUTPUT 1〜3：HDMI タイプA x 3
※HDCP 対応
●入力映像フォーマット
・INPUT 1〜6
720/59.94p ※1、※3
720/50p ※1、※4
1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※2、※3
1080/50i、1080/50p、1080/25p ※2、※4
1080/23.98p、1080/24p ※2
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 システム・フォーマット 720p 設定時
※2 システム・フォーマット 1080i または 1080p設定時
※3 フレーム・レート 59.94Hz 設定時
※4 フレーム・レート 50Hz 設定時
・INPUT 7〜8
480/59.94i、480/59.94p、720/59.94p、1080/59.94i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1
576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
1080/23.98p、1080/24p
VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
※リフレッシュ・レートは、各解像度の最大値です。
※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
※1920×1200/60Hz：Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※1 フレーム・レート 59.94Hz 設定時
※2 フレーム・レート 50Hz 設定時
・静止画（Still Image）
Bitmap File（.bmp）最大1920×1080、24 ビットカラー、無圧縮
PNG File（.png）最大1920×1080、24 ビットカラー
※最大 8 枚まで内蔵不揮発メモリーに記憶可能
※PNGα チャンネルは非対応です。
●出力映像フォーマット
・OUTPUT 1〜2
720/59.94p ※1、※4
720/50p ※1、※5
1080/59.94i ※2、※4
1080/50i ※2、※5
1080/59.94p ※3、※4
1080/50p ※3、※5
※1 システム・フォーマット 720p 設定時
※2 システム・フォーマット 1080i 設定時
※3 システム・フォーマット 1080p 設定時
※4 フレーム・レート 59.94Hz 設定時
※5 フレーム・レート 50Hz 設定時
・OUTPUT 3
1080/59.94p ※1
1080/50p ※2
※1 フレーム・レート 59.94Hz 設定時
※2 フレーム・レート 50Hz 設定時
●映像エフェクト
・切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（ 8 種類）
・合成：ピクチャー・イン・ピクチャー x 2（四角型、丸型、菱型）、スプリット（ 2 種類）、キー x 2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー）
・その他：左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力
●音声処理
サンプリング・レート：24 ビット／48kHz
●音声フォーマット
リニア PCM、24 ビット／48kHz、2ch
●入力端子
・INPUT 1〜2：HDMI タイプ A x 8
・AUDIO IN：RCA ピン・タイプ
●出力端子
・OUTPUT 1〜3：HDMI タイプ A x 3
・AUDIO OUT：RCA ピン・タイプ
・PHONES：ステレオ・ミニ・タイプ
●規定入力レベル
・AUDIO IN：-10dBu（最大入力レベル：+8dBu）
●入力インピーダンス
・AUDIO IN：38kΩ
●規定出力レベル
・AUDIO OUT：-10dBu（最大出力レベル：+8dBu）
・PHONES：92mW＋92mW（32Ω負荷時）
●出力インピーダンス
・AUDIO OUT：1kΩ
・PHONES：10Ω
●オーディオ・エフェクト
ディレイ、ハイ・パス・フィルター、コンプレッサー、ノイズゲート、イコライザー、 マルチバンド・コンプレッサー、リミッター、テスト・トーン出力
●その他の端子
・USB MEMORY：USB A タイプ（ USB メモリー用）
・REMOTE：USB B タイプ（ iPad を接続してのリモート用）
・CTL/EXP×2： TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
●その他機能
・プリセット・メモリー（ 8 個）
・パネル・ロック機能
・EDID エミュレーター
・オート・スイッチング
・オート・インプット・ディテクト
●ディスプレイ
4.3 インチ TFT カラー LCD ：480×272ドット
●電源
AC アダプター
●消費電流
3.3 A
●消費電力
39.6 W
●外形寸法
317（幅）×193（奥行）×70（高さ）mm
●質量
2.0 kg（AC アダプターを除く）
●付属品
取扱説明書、ACアダプター、電源コード
