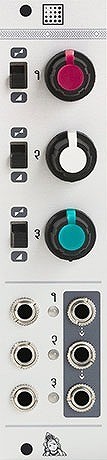

Mutable Instruments / Shades 3チャンネルユーティリティー・モジュール(お取り寄せ商品/納期別途ご案内)

オーディオ/CVに対応した3チャンネルユーティリティー・モジュール

Shades (シェイド)はオーディオ/CVに対応した3チャンネルのアッテネーター、ミキサー、オフセット・ユーティリティーです。

[アッテネーター]
入力したCVの強さ、オーディオ信号の音量をノブで調整して出力します。
出力する信号は各チャンネルのLEDの明るさでモニタリングできます。
出力が大きい程明るく、信号が+の場合は緑色に、-の場合は赤く点灯します。
ノブの横のスイッチでユニポーラー / バイポーラーの切り替えができます。
ユニポーラー(単極性)はノブを左に回しきると0、右に回しきると最大で、バイポーラー(双極性)はノブの真ん中の位置が0、左に回しきると-の最大、右に回しきると+の最大です。

[ミキサー]
OUT1 に何も接続していない場合、OUT1 はチャンネル2に接続され、OUT2 からはチャンネル1と2の合計値が出力されます。
この時チャンネル3はアッテネーター、オフセット・ジェネレーターとして単独で使用できます。
OUT1 と OUT2 に何も接続していない場合、OUT3 からは3つのチャンネルの合計値が出力されます。

[オフセット・ジェネレーター]
インプットに何も接続していない場合、各チャンネルは最大5V(ジャンパーにより10Vにも設定可能)の一定の電圧を出力します。

製品仕様

WIDTH：6HP
DEPTH：20mm
消費電流：+12V:15mA/-12V:15mA
