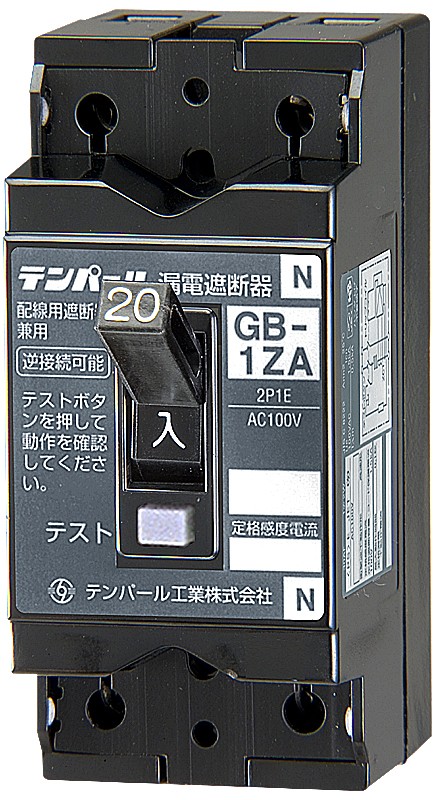

テンパール工業 GB-1ZA 20A30MA 漏電遮断器 1ZA2030 GB1ZA
2,578
こちらの商品は、メーカー取寄せ商品になります。メーカーの在庫状況により、ご希望の納期にお届けできない場合が御座います。予めご了承下さいませ。当商品は返品・キャンセル不可商品です。ご購入頂く前にお間違いないかご確認の上、ご注文下さい。画像は同シリーズ代表例を掲載しております。
製品の種類
漏電遮断器
ご注文品番
1ZA2030
型式
GB-1ZA
新旧商品
現行品
販売期間
開始：2007
外形寸法
70 mm 32 mm 40 mm 57 mm
縦 横 高さ 高さ（パネルカット部まで）
質量
0.13 kg
適合規格
JIS C 8222 Ann2
標準価格
4,000 円
遮断器の種類
小型漏電遮断器
フレーム (AF)
30AF
極数・素子数
2P1E
定格使用電圧 Ue
100V
定格インパルス耐電圧 Uimp
-
定格電流
20A
定格感度電流
30mA
最大動作時間
0.1秒（高速形）
慣性不動作時間
-
渦電流引き外し方式
熱動
接続方式
表面形
定格遮断容量(kA)
AC100V
1.5
標準接続方式
ソルダレス端子方式（当座金付）
接続可能最大電線(mm2)
8
一梱入数
50
取付ピッチ(mm×mm)(mm)
60〜62
端子ピッチ
9.5
圧着端子 最大
CB150-8(225A)
圧着端子（付属）
付属
端子カバー 表面形 型式
TMC-1EA
端子カバー 表面形 付属
付属
ハンドルロック（キャップ式） 型式
LC-03
ハンドルロック（キャップ式） 付属
別売
逆接続
可能
漏電表示
無し
適合JIS規格
JIS C 8222 Ann2
