単管パイプ ジョイント 金具 黒 種類 部品 継手 工場 小屋 diy 屋外対応 中間3方出１箇所貫通 ブラック パイプコネクター ジョイコ
5,291
屋外OK！錆びにくい単管パイプ用ジョイント金具。
扉や蓋など稼働が必要な個所に使う中間3方出１箇所貫通タイプ。同型の2個セットです。
角度調整[最鋭角65°]、自在型。
当社オリジナルのブラックカラー。
■商品名：単管パイプ用ジョイント金具 屋外対応タイプ ジョイコ
■仕様：中間3方出１箇所貫通
■カラー：ブラック ※ネジの色はシルバーです
■サイズ：外寸約Φ60mm×121mm
■材質：ダクタイル、表面処理：溶融亜鉛鍍金+粉体塗装
■重量：1300g
■付属品：止めビス(ステンレスビス(M8-8mm))
-----
単管パイプ ジョイント 金具 黒 種類 部品 継手 工場 小屋 diy 屋外対応 ブラック 足場 現場 パーツ
▼▼▼ 詳しくは商品説明内の詳細をご確認ください ▼▼▼
扉や蓋など稼働が必要な個所に使う中間3方出１箇所貫通タイプ。同型の2個セットです。
角度調整[最鋭角65°]、自在型。
当社オリジナルのブラックカラー。
■商品名：単管パイプ用ジョイント金具 屋外対応タイプ ジョイコ
■仕様：中間3方出１箇所貫通
■カラー：ブラック ※ネジの色はシルバーです
■サイズ：外寸約Φ60mm×121mm
■材質：ダクタイル、表面処理：溶融亜鉛鍍金+粉体塗装
■重量：1300g
■付属品：止めビス(ステンレスビス(M8-8mm))
-----
単管パイプ ジョイント 金具 黒 種類 部品 継手 工場 小屋 diy 屋外対応 ブラック 足場 現場 パーツ
▼▼▼ 詳しくは商品説明内の詳細をご確認ください ▼▼▼

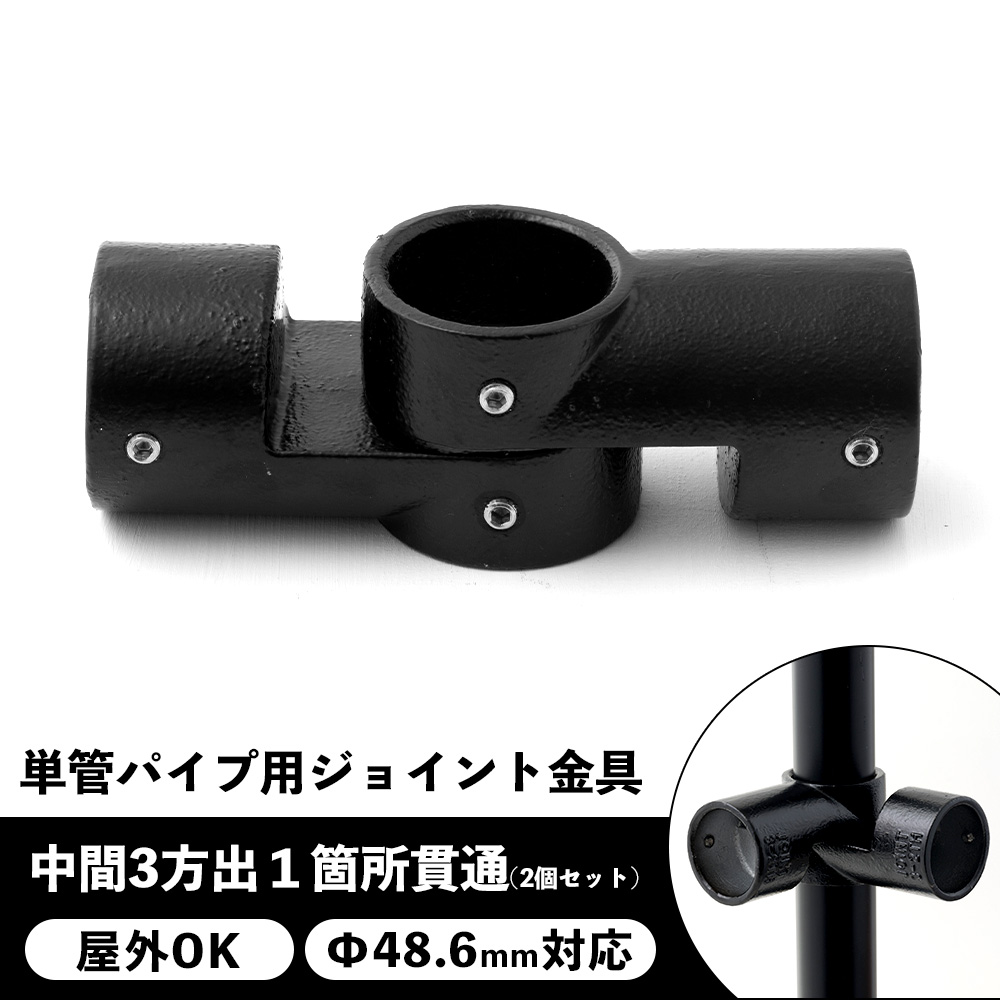

ジョイント金具ジョイコ/中間3方出１箇所貫通
施工例
商品詳細
| おすすめポイント |
|---|
| 扉や蓋など稼働が必要な個所に使う中間3方出１箇所貫通タイプ。 同型の二個セットです。 角度調整[最鋭角65°] 自在型 -- 屋外OK！錆びにくい単管パイプ用ジョイント金具 従来の交差クランプタイプの金具と違い、ぴったりのサイズで組み立てができ、サイズ計算も簡単！重なりの余分がなくスマートで省スペースです。 パイプと金具接続時の引張強度が578kg（※参考値）もあるので、クランプタイプの1000kgには劣りますが、人が乗るものや小屋など重量物の製作には充分な強度。 単管パイプなので、Φ20〜38cmの通常の丸パイプでは強度が足りずできなかった人が乗るものや小屋や屋根、階段など大きなものでも作ることができるのが大きな魅力です。 ■DIY例 屋外の小屋、倉庫、階段、柵、屋根、フェンス、デッキ土台、日よけ枠、タープ台、自転車置き場、ひっかける自転車台、パーゴラ、ガーデニング台、棚、屋外用テーブル・椅子・ベンチ、看板枠、ビニールカーテンやターポリンの枠、ジャングルジム、滑り台などの遊具、雲梯、ハンモック枠、健康器具、風力発電、太陽光発電、バスケットゴール、サッカーゴール、大型犬のドッグハウスなどなど さらにオリジナルで粉体塗装を施したブラックカラーもご用意。（※一部除く） メッキの上から塗装を重ねているのでさらに錆に強い！ 単管パイプもブラックをご用意いたしましたので単管パイプとは思えないかっこいいDIY作品ができます。 ■従来の交差クランプタイプとジョイント金具の違い 仮設工業会認定クランプ ・仮設向け ・仮設工業会認定クランプの引張強度 1000kg以上 ・足場使用を目的とし、人が乗る前提で作られているため強度が高く、仮設工業会の認定を得ている ・種類が少ない。 ・組み上げ後の作品に現場感がでてしまう ・施工後、金具の出っ張りにより、怪我の恐れ※安全対策として専用カバーが必要 ジョイント工業製金具 ・常設向け ・ジョイント工業製金具の引張強度 Zタイプ 約578kg ・DIY向けに開発されたため、クランプに比べ引張強度は劣るが、意匠性が高く、材質上の強度も高い ・種類が豊富なため、組み合わせ次第で様々な形状の物を作ることができる ・クランプに比べ意匠性が高く、クランプの様に交差しないため、出っ張りが無い設計が可能。店舗内装等にも使用実績あり ・施工後、ビスが金具本体に埋まるようになっているため、怪我のリスク小 ■引張強度とは 接続した単管パイプに荷重が加わる際に、横方向に耐える強度。 金具を増やせば金具それぞれに荷重が分散されるので強度は高くなる。 荷重がかかる箇所がどこなのか等、条件により変動があるため、一概に578kg×金具の数ではありません。 重量物の設計の際は、どの箇所にどういった荷重がかかるのかを考慮し、支柱、筋交いの数量を算出する必要がある。 ■部材ピッチの目安 重量物を載せる場合やハウスの様な大きな物を作る方は1.5〜2.0ｍ間隔を推奨しています。 たわみの目安や部材の引張強度をご参考ください。 ■SL700のたわみの目安（両端支持の場合） （A）60kgの人が乗った荷重によるたわみ （B）パイプ自重によるたわみ 4m (A)荷重＝52.705mm (B)自重=4.568mm たわみ合計(A+B)＝57.273mm 3m (A)荷重＝22.235mm (B)自重=1.445mm たわみ合計(A+B)＝23.680mm 2m (A)荷重＝6.588mm (B)自重=0.286mm たわみ合計(A+B)＝6.874mm 1m (A)荷重＝0.824mm (B)自重=0.018mm たわみ合計(A+B)＝0.841mm →単管パイプ一覧はこちら →単管パイプ用ジョイント金具一覧はこちら |
| 商品詳細 |
■商品名 |
| 商品についてのご注意 |
| ・この部材は単管パイプ（Φ48.6mm）に対応した製品です。パイプサイズをお確かめの上ご注文ください。 ・パイプ貫通、止まりなど様々な種類がございます。寸法図などよくお確かめください。 ・この製品は重量があるため販売個数制限を設けています。制限を超える個数をご購入の場合は別途送料が必要となりますのでお問い合わせください。 ・単品での個数制限内であっても、他のジョイント金具との組み合わせで制限荷重を超えた場合は別途送料が必要になります。全体で20個以上ご注文の場合は必ず事前にお問い合わせください。 ・ブラック塗装はメッキコーティングの上から粉体塗装をしておりますため剥がれやすくなっています。金具を通したり工具が当たる部分に剥がれが生じます。ご了承の上ご注文ください。 ・溶融亜鉛鍍金は大変錆に強く屋外でもお使いいただけますが、環境や状況により錆が発生する可能性もございますので、定期的な点検等のメンテナンスを推奨いたします。 ・サイズ間違い、イメージ違いなどお客様のご都合による返品交換は受け付けておりません。 |
