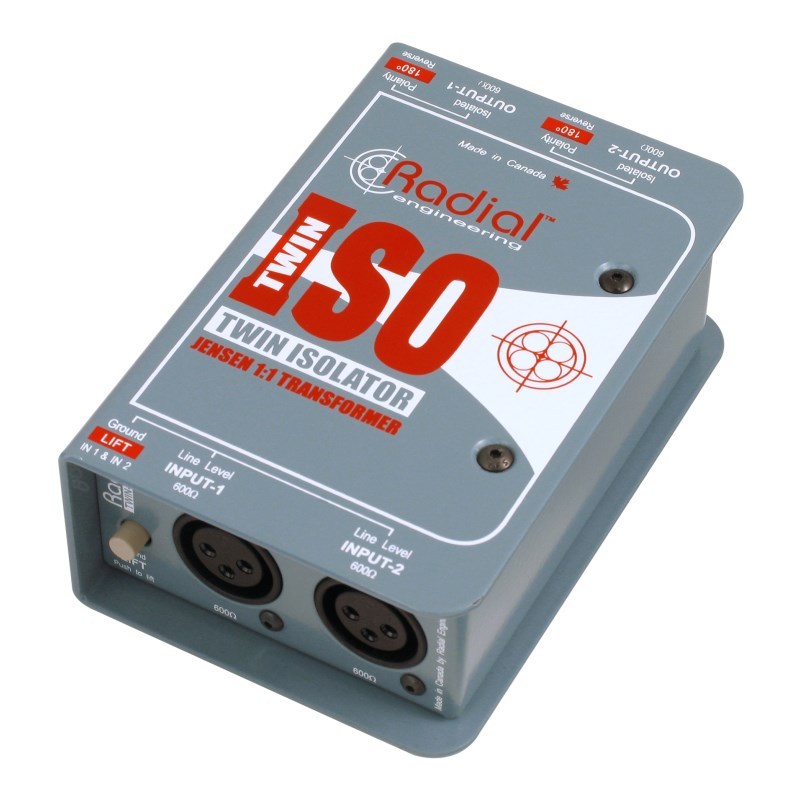

Radial Twin-Iso

Radial Twin-Isoは、プロフェッショナルなツアー、ブロードキャスト、スタジオ等での使用を前提にした2chバランスラインレベル・アイソレーターです。ミキシングコンソール、アンプラック、レコーダー等の機器間の接続において、グランドループを起因とするハムおよびバズノイズを除去します。極めてリニアで歪みの無い信号を保持するために、高品質Eclipseトランスを採用しています。入出力はAES規格に準拠した2番ホットでワイヤリングされていますが、あらゆる使用環境に対応できるよう、各チャンネルに極性反転スイッチを搭載しています。


クロストークのない独立したシグナルパス

Twin-Isoは、クロストークのない動作を実現するために、２つの独立したシグナルパスを備えています。また+4dBラインレベルの信号に対して、20dBのヘッドルームを持っています。
完全なトランス・アイソレーションにより、フェスで行われる複数台のサブミキシングや離れた場所へのアンプラックの接続等の厳しい環境にも対応します。


14ゲージ・スチール製Ｉ-ビーム・インナーおよびブックエンド型アウターシェル

Twin-Isoは他のRadial製品と同様に、過酷なライブツアー等にも耐えられるように、14ゲージのスチール製Ｉ-ビーム・インナーフレームと独特なブックエンド形状のアウターシェルを使用しています。この設計により、PCBへのストレスが除去され、はんだ接合部の状態を安定させ、アウターシェルがスイッチ部や端子部への保護を行います。スチールケースは、ノイズの原因になる電磁気的汚染に耐え、内部にあるトランスはMuMETAL缶が被され磁界から保護されています。これにより、ハムから解放された静かな信号伝送を実現しています。


主な特長
・歪みなく最大21dBのライン信号に耐えるステレオ・アイソレーター
・グランドループを起因とするハム・バズノイズを除去
・バランスおよびアンバランス信号に対応
・20Hzから20kHzにおいて非常に優れた周波数特性


Specifications

・Audio circuit type: Passive line-level isolation， transformer based
・Number of channels: Stereo (dual mono)
・Frequency response: 10Hz ~ 50KHz (± 1dB)
・Dynamic range: 135dB
・Maximum input: +21dBu @ 1kHz， 1% THD+N
・Total harmonic distortion: 0.001% @ 1kHz， +4dBu output
・Phase deviation: 0.5° @ 100Hz; 3° @ 20Hz
・Input impedance: 600 Ohms， balanced
・Output impedance: 600 Ohms， balanced

Features

・Transformer: Custom wound Eclipse ET-LD2
・High pass filter: -3dB @ 100Hz (12dB.Oct.)
・Ground lift: Disconnects XLR pin-1 at isolated output
・XLR configuration: AES standard (pin-2 hot)
・Connectors: XLR-F inputs; XLR-M outputs

General

・Construction: 14 gauge steel chassis & outer shell
・Finish: Durable powder coat
・Size: (W x H x D) 84 x 127 x 48mm (3.3 x 5.0 x 2)
・Weight: 0.70 kg (1.55 lbs)
・Shipping size: W x H x D: 102 x 76 x 165mm (4 x 3 x 6.5)
・Shipping weight: .87 kg (1.92 lbs)
・Power: Passive， no power required
・Conditions: For use in dry locations only between 5°C and 40°C
