DOEPFER A-183-9 Quad USB Supply

※本商品は国内正規輸入代理店商品です。
海外輸入商品につき、欠品の際は超長期間の納期がかかる場合がございます。
購入ご希望の際は事前にお問い合わせをいただく事をおすすめ致します。
また、国内に在庫がある場合でも、アナログ製品、パーツ品等である事から、入荷までに1週間〜10日間程度お時間をいただく場合がございます。
予めご了承ください。

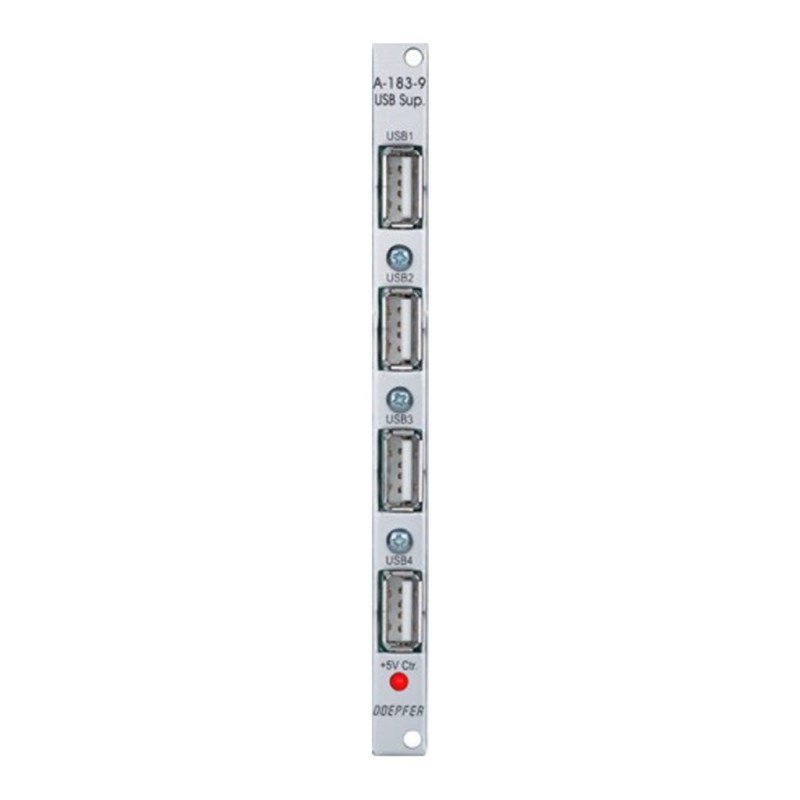

A-183-9 Quad USB Power Supply はキーボードやスマートフォンなど、USB を介して給電するデバイスのための簡易的な電源モジュールです。最大で4台までのデバイスに給電することができます。

このモジュールには USB を使った機能はなく、USB デバイスに+5V電源を供給するのみです。パネル下部のLEDで+5V電源がモジュールに供給されているか確認できます。

※このモジュールには A-100 PSU-3 電源が搭載された A-100 ケースが必要です。このモジュールには+5V電源が必要です。A-100 PSU-2 を搭載している古い A-100 ケースでの使用はおすすめしません。+5Vアダプター AD-5 の最大出力を必要とするためです。電流は 100mA に制限されています。
Doepfer のケース以外での動作は保証できかねます。



■電源の接続について

通常の A-100 シリーズのユーロラック・モジュールと違い A-183-9 は +5V 電源のみを使用するため、電源との接続ケーブルが他のモジュールと違う仕様になっています。

モジュールの基板と電源へ接続するコネクターが赤と黒の細いケーブルで繋がっています。それぞれのピンにどちらの色のケーブルを接続するかは基板に表記があります。

赤いケーブルが上、黒いケーブルが下、電源へ接続するコネクターは赤いケーブルが上の状態で接続します。他のモジュールの場合は赤が下ですので、接続を間違えることの無いようご注意ください。



●幅
2HP

●奥行き
30mm

●消費電流
+12V : ０mA
-12V : ０mA
+5V : 接続するデバイスに依存
