HDMI2.0対応 2分配器 4K60Hz HDR 対応 [cHSP12-4KHDR](送料無料、郵送)
1,298
ハイビジョンの映像ソース1つを2分配して2つまでの機器に同時に分配する装置です。HDMI2.0で4K60Hzおよびハイダイナミックレンジ(HDR)対応。入出力ともHDMI端子。ケースは金属製。送料無料、郵送
ハイビジョンのHDMIの映像ソース1つを2分配して2つまでの機器に同時に分配する装置です。HDMI2.0で4K60Hzおよびハイダイナミックレンジ(HDR)対応。入出力ともHDMI端子で、電源投入中でもケーブルを抜き差しできるホットプラグです。ケースは金属でノイズ干渉を抑える設計。
【製品型番】cHSP12-4KHDR
【初めての方に】説明に使用しているのはaHSP12-4KHDRです。
【特徴】
● 1つの信号を、最大2つのHDMI出力機器に分配出力できます。
● HDMIの解像度は最大4Kx2K@60Hz対応
● ハイダイナミックレンジ(HDR)対応
● HDCP2.2準拠
● 3D対応
● 12ビットディープカラー対応
● コンパクトサイズ
● DTS デジタルや Dolby デジタルのような圧縮型オーディオにも対応
● 低消費電力です。
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。
【仕様】
●分配内容 ： 2分配
●動作周波数 ： 垂直周波数24/30/50/60Hz、アンプ帯域6Gbps/600MHz
●解像度 ：
インターレース 480i,576i,1080i
プログレッシブ 最大4Kx2K @ 60Hz。それ以下の各種解像度にも対応します。
●使用可能温度 ： 0℃ 〜 +45℃ (気温の高い時期は放熱にご注意ください)
●保管温度 ： -10℃ 〜 ＋70℃
●使用可能湿度 ： 10% 〜 85 % RH (結露なき事)
●保管湿度 ： 5% 〜 90 % RH (結露なき事)
●電力消費 ：3.1W以下
●電源 ： 5V ACアダプタ
●寸法 ： 81mm×51mm×20mm
●重さ ： 108g
●1年保証
【梱包内容】
●本体
●アダプタ 5V PSE対応
●ユーザーマニュアル
【納期】
在庫がある場合、正午までの注文で当日発送。ただし土日祝日はのぞきます。振込の場合は振込確認後の発送となります。クリックポストによる郵送ですので配送に2日程度要します。
【パネル詳細】

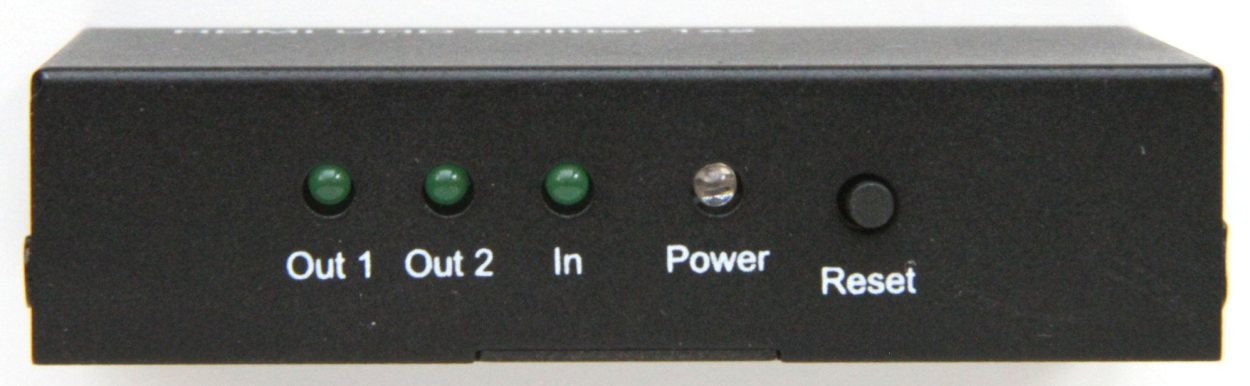

●フロントパネル
Power : 電源表示LED
Out1 ,Out2 : 入出力状態表示LED
Reset : リセットスイッチ
●リヤパネル
HDMI In : HDMI 入力
HDMI Out2 , HMDI Out1 : HDMI出力。1,2間に優先関係はありません。

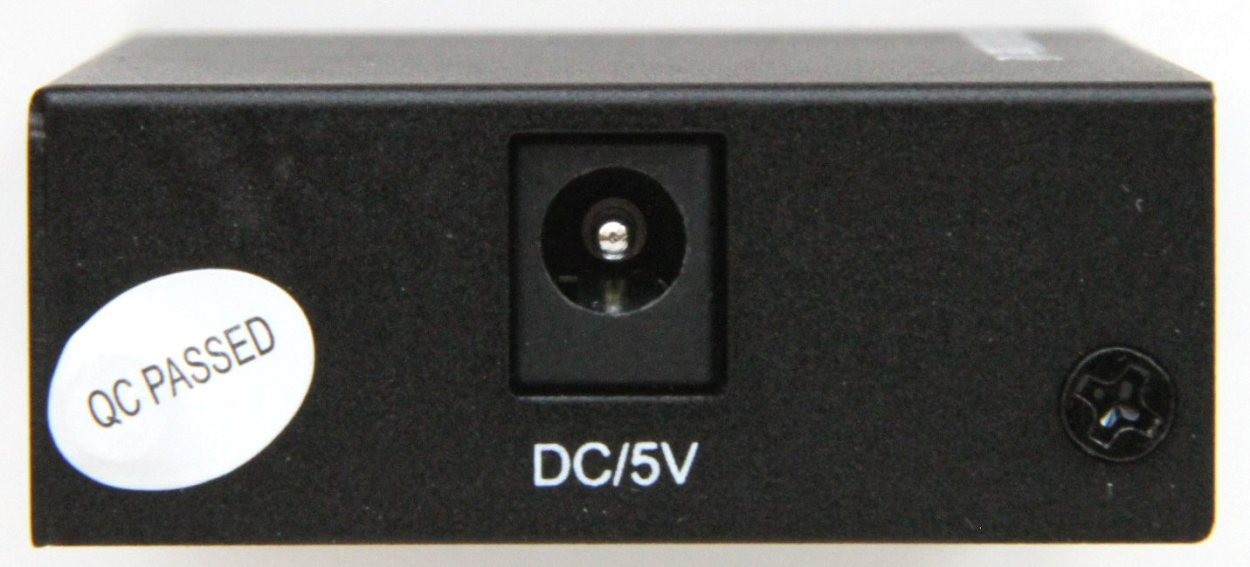

●サイドパネル
DC 5V : 電源入力。付属のACアダプタを接続してください。
【使用例】
●基本的な使用方法
【接続実験の結果】
●HDR 検証
4K HDRのソフトをパナソニックDMP-UB90で再生し、本分配器を通し、東芝Regza 43G20X で再生しています。文字はDMP-UB90の状態表示です。テレビの入力1と2に同時に分配器の出力を接続しています。
画面の拡大図
●長尺HDMIケーブル接続試験
上記の状態で、1系統のみのケーブルをアイシル製HDCBL-V14の15mタイプに入れ替えて、信号が通るか試験したところ、4K HDRの信号が通りました。すべての場合でうまくいく保証はできませんが、限界を試みる価値はあると思われます。
【接続環境】
●接続を前提としている機器接続
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器 - テレビとテレビ
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器 - プロジェクターとテレビ
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器- PCモニター(解像度の手動設定が必要な場合あり)とテレビ
○マトリクススイッチのように多数の機器が接続される場合は、すべての入出力機器が、たとうえば1920x1080P など一種類の画像解像度で動作するように手動設定しておくと見えないというトラブルの確立が減ります。
【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。
【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。こちらからご遠慮なく見積もりをご依頼下さい。
