1009 異径サイズ 1分・2分・3分

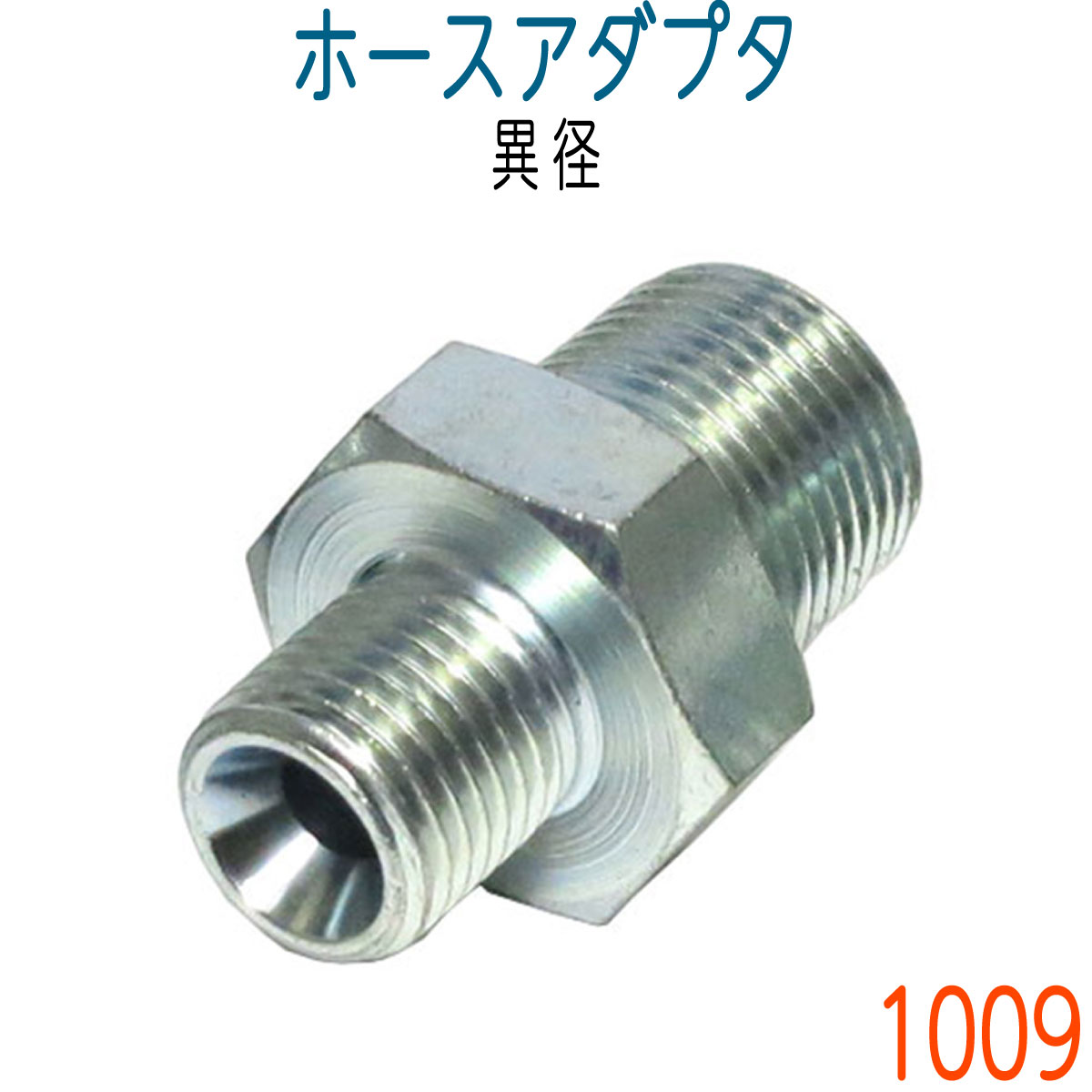

ホースアダプタ 1009 異径サイズ

●1005金具に接続
(先端袋ナットのスパナサイズが19mmが1/4、22mmが3/8サイズになります。)



【仕様】
 ホース側 : PFネジ
 谷型シート面側のオネジ : 管用並行ネジG(PF)ネジ
 片側 : テーパーオネジR(PT)ネジ




ホース側のシート面が30°の谷型継手です。
写真と図面を参照ください。

【注意】
シート面(谷型)の方をホース側に取り付けますが、シールテープはしないで下さい。
(先端30度の金属面でシートしますので、シールテープは妨げになります。)
R(テーパーネジ)はネジ山でのシールですので必ずシールテープをして下さい。
