住友電装 025型TSシリーズ非防水Mターミナル/M025

M025

---

住友電装 025型TSシリーズMターミナル
表記は"ターミナル1本"の価格です。必要数分をご購入ください。

トヨタ純正品番(相当品)

82998-24270

＊82998-24280 は同形状ですが、”金メッキ”されているターミナルの品番です

商品内容

メーカー	住友電装
規格サイズ	025
シリーズ	0.64II（025II）型 TSシリーズ
材質	黄銅
表面処理	Snメッキ
適用電線サイズ	0.3-0.5mm2
電線仕上がり外径	1.1-1.7mm

＊使用する電線が「電線仕上がり外径」の範囲内でも、使用するコネクタにより挿入しづらい場合があります。
その場合、カシメ終わった被覆部分の"横方向の幅"をペンチで細くするなど試してみてください。

電線付きMターミナル　★オススメ★

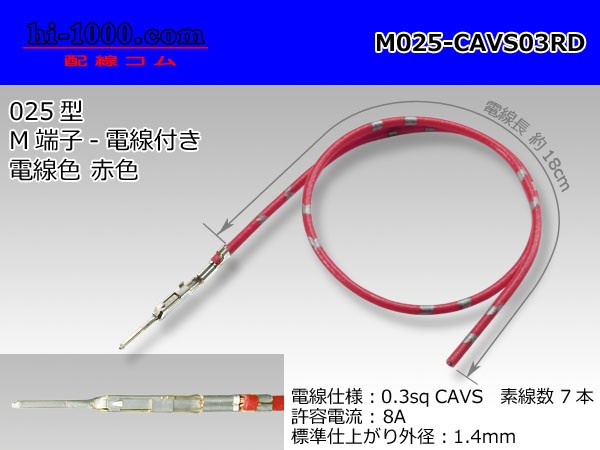

「M025-03sq」 ターミナルに約18cmの0.3sq電線をカシメています。 カシメ作業に不安のある方に！時短に！

●推奨圧着工具

　「エンジニア製精密圧着ペンチ　PAD-11」
　「エンジニア製精密圧着ペンチ　PA-09」
　「ホーザン製圧着ペンチ　P-706」
　など

＊圧着加工の目安　AVS0.5fの場合
　「PAD-11」　導体部1.6　被腹部1.9
　「P-706」　　導体部1.4　被腹部1.7L
　＊あくまでも目安です。お使いの電線によって変わりますので参考値としてご覧ください。

---
