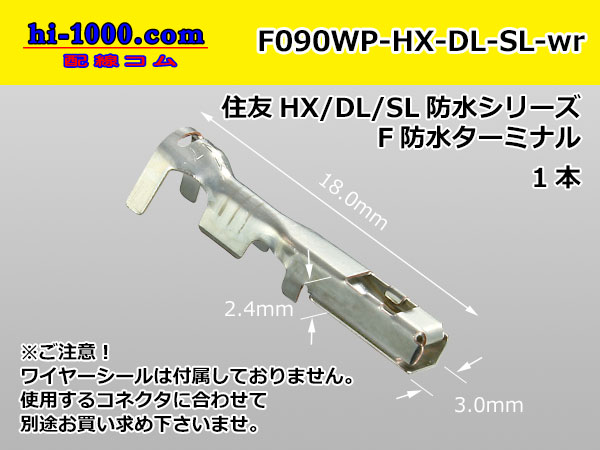

住友電装090型HX・DL・SL防水シリーズFターミナル（Mサイズ）のみ（ワイヤーシール 別）/F090WP-HX-DL-SL-wr
36
表記はFターミナル1本の価格です。
尚、ワイヤーシールは付属いたしません。
お使いのシリーズに併せてワイヤーシールをお選びください。
【商品内容】
メーカー ： 住友電装
シリーズ ： DL/HX/TL/SL
規格サイズ ： 090
防水/非防水 ： 防水
M/F ： F
表面処理 ： Sn
素材 ： 耐熱銅合金
適応電線サイズ ： 0.75-0.85mm2（Mサイズ）メーカー表記
0.5-1.25mm2 実測（＊注1）
＊注1＝
実際の圧着加工は可能です。
よってAVSSB0.5/AVS0.5mm2も可能。
数値を気にされる方はメーカー表記に準じてください。
尚、ワイヤーシールは付属いたしません。
お使いのシリーズに併せてワイヤーシールをお選びください。
【商品内容】
メーカー ： 住友電装
シリーズ ： DL/HX/TL/SL
規格サイズ ： 090
防水/非防水 ： 防水
M/F ： F
表面処理 ： Sn
素材 ： 耐熱銅合金
適応電線サイズ ： 0.75-0.85mm2（Mサイズ）メーカー表記
0.5-1.25mm2 実測（＊注1）
＊注1＝
実際の圧着加工は可能です。
よってAVSSB0.5/AVS0.5mm2も可能。
数値を気にされる方はメーカー表記に準じてください。
本商品は各シリーズのワイヤーシールと組み合わせる事により
090型防水「HX」「DL」「SL」「TL」の各コネクタでご使用になれます。
●「HXシリーズ」でご使用の場合
「WS7165-0194HX-GRE」
●「DLシリーズ」でご使用の場合
◆0.3-0.85(AVS)をご利用
「WS7165-0118HW」Sタイプ・青色（電線外径1.7-2.4mm用）
＊セット品（F端子＋ワイヤーシール）もございます
「F090WP-HX-DL-SL-MS」
◆0.85-1.25(AVS)をご利用
「WS7165-0119HX-HW-DL」Mタイプ・茶色（電線外径2.1-2.9mm用）
＊セット品（F端子＋ワイヤーシール）もございます
「F090WP-HX-DL-SL-MM」
●「TLシリーズ」でご使用の場合
「WS7165-0515SL-TL-GRY」
このワイヤーシールの組み合わせでAVS0.75/AVSS0.85/AVSS1.25等の電線に対応するものとなります。
