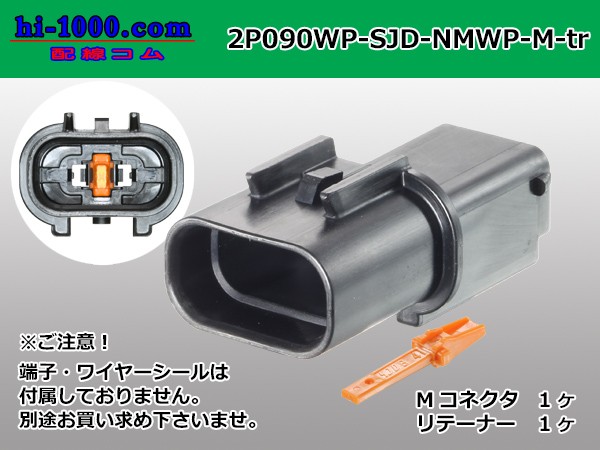

●古河電工（旧三菱）NMWPシリーズ2極防水Mコネクタのみ（端子無し）/2P090WP-SJD-NMWP-M-tr
330
本商品はM側コネクタとリテーナーです。M端子やワイヤーシールなどは別途お買い求めください。
また、相手側のF側コネクタも含まれておりませんので、別途お買い求めください。
商品の詳細情報、嵌合相手などは下部をご覧ください。
スマートフォンやアプリからご覧の方は下の
「もっと見る」をタップしてください。
また、相手側のF側コネクタも含まれておりませんので、別途お買い求めください。
商品の詳細情報、嵌合相手などは下部をご覧ください。
スマートフォンやアプリからご覧の方は下の
「もっと見る」をタップしてください。
| 【商品内容】 | ||
| メーカー | 古河電工(旧三菱電線工業) | |
| シリーズ | NMWPII | |
| M/F | M | |
| 極数 | 2 | |
| 端子 | 2箇所 | 別売 |
| ワイヤーシール | 2箇所 | |
↓M端子1本とワイヤーシール1個のセットはこちら↓
AVS0.5mm2の電線をご使用の場合
■M端子（Sサイズ）＋ワイヤーシール（茶色）
「M090WP-SJD-NMWP-S」
AVS0.85mm2の電線をご使用の場合
■M端子（Mサイズ）＋ワイヤーシール（茶色）
「M090WP-SJD-NMWP-M」
AVS1.25-2.0mm2の電線をご使用の場合
■M端子（Mサイズ）＋ワイヤーシール（紫色）
「M090WP-SJD-NMWP」
↓M端子・ワイヤーシールの単体販売はこちら↓
■M端子（Sサイズ）
「M090WP-SJD-NMWP-S-wr」
0.3〜0.5mm2
■M端子（Mサイズ）
「M090WP-SJD-NMWP-wr」
0.85〜2.0mm2
■ワイヤーシール（茶色）
「WS-SJD-NMWP-19BR」
適用電線AV0.5mm2 AVS0.5〜0.85mm2
CAVS/AVSS1.25mm2
■ワイヤーシール（紫色）
「WS-SJD-NMWP-27PU」
適用電線AV/AVS1.25〜2.0mm2
■ダミー栓
「DP-NMWP-PZ001-LGRY」
防水コネクタの、端子を挿入しない箇所に使用します。
※コネクタに端子を挿入後付属のリテーナーを差し込んでロックしてください。
■嵌合相手（F側コネクタ）
「2P090WP-SJD-NMWP-F-tr」(コネクタのみ）
