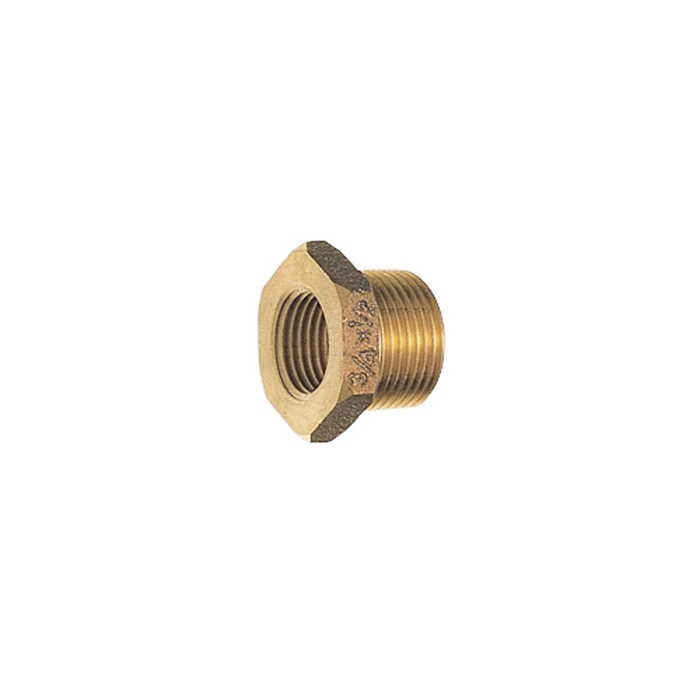

三栄水栓 砲金ブッシング

配管用品｜

図面サイズ

	L	六角A	Z	Y
13X6	19	22	R1/2	Rc1/8
13X10	19	22	R1/2	Rc3/8
20X10	20	30	R3/4	Rc3/8
20X13	24	32	R3/4	Rc1/2
25X10	21	36	R1	Rc3/8
25X13	27	38	R1	Rc1/2
25X20	27	38	R1	Rc3/4
30X13	22	45	R1 1/4	Rc1/2
30X20	22	45	R1 1/4	Rc3/4
30X25	22	45	R1 1/4	Rc1
40X13	25	50	R1 1/2	Rc1/2
40X20	25	50	R1 1/2	Rc3/4
40X25	25	50	R1 1/2	Rc1
40X30	25	50	R1 1/2	Rc1 1/4
50X25	26	61	R2	Rc1
50X30	26	61	R2	Rc1 1/4
50X40	26	61	R2	Rc1 1/2

●材質 青銅●T750-20X13、T750-25X20は第三者機関認証登録品 注：寸法図中のAは六角対辺です。
