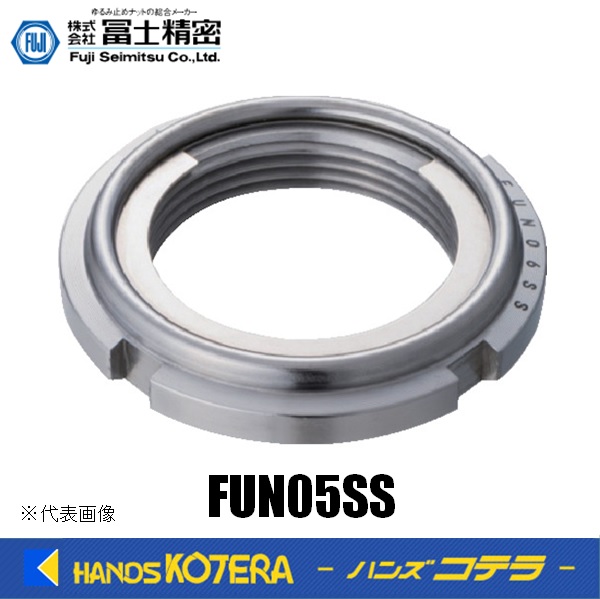

富士精密 ファインU-ナット M25X1.5 SS400 FUN05SS（旧型番FU05SS）
539
《特長》
・締結物に対しての与圧調整が容易です
・再使用ができます。
・締付が容易ですので、熟練した技術は必要ありません。
・任意の位置での微調整が可能であり、トルク管理も容易です。
・M100までの専用工具があります。
・シャフトのキー溝加工が不要です。
・歯付座金が不要であり、折り曲げ忘れも防止できます。
・シャフト・ベアリングの回転バランスが向上します。
・従来よりも肉厚の薄いちゅくうシャフトを使用できます。
・従来必要であった加工や部品、技術は不要となり、トータルコストダウンを実現します。
《仕様》
・JIS 6H(2級) ベアリング用ゆるみ止めナット
・ねじ寸法：M25×1.5
・外径(mm)：38
・ねじ精度：JIS6H(2級)
・φd1(mm)：32
・φd2(mm)：38
・h(mm)：9.1
・m(mm)：7
・b(mm)：5
・h1(mm)：2.0
・g(mm)：34
・36g
《材質・仕上げ》
・本体：SS400
・フリクションリング：SUS301(270°リング)
《使用条件》
・潤滑剤の併用推奨。
・フリクションリングからの出代最低2ピッチ以上
《注意事項》
・高い摩擦トルクが発生しますので、急速な締込みはお止め下さい。
《製造国》
日本
