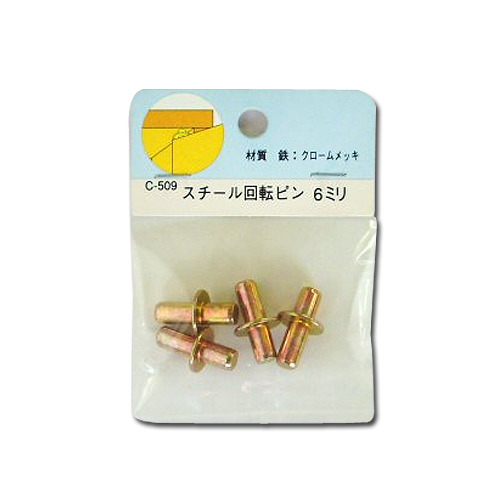

C509　スチール回転ピン　6 ハンズ

【特長】
・キャビネット等の扉に使用する、ピンタイプの蝶番です。

【使用方法】
(1)扉と本体にそれぞれ下穴を開けて取付けてください。
　　扉側：下穴径6.5〜7ミリ程　長さ12.5ミリ以上
　　本体：下穴径6.5〜7ミリ程　長さ9.5ミリ以上
(2)本体の上下を固定する前に、扉を挟み込んで取付けてください。
　　扉と本体の隙間は上下とも1.5〜2ミリ必要です。
