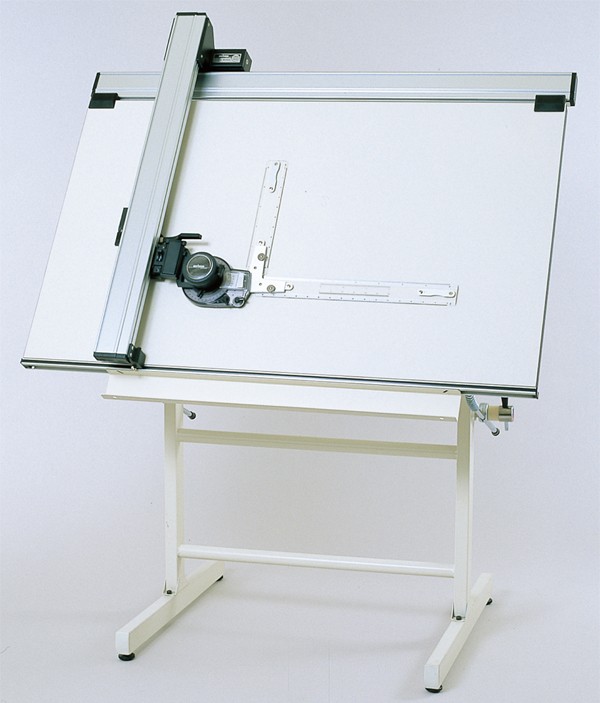

トラックタイプ製図機械セット DR-700S（製図台+マグネット製図板付き） 09-012

製図に必要な基本機能を十分に満たしたトラックタイプのA1ワイドサイズ対応の製図機械で本格的な製図ができます。
製図機械（NS-700）、製図台（DT-S15）、マグネット製図板700型のが全てセットになっております。
※付属スケール:DR トラックタイプ用替スケール 1/1×1/2

＊縦レールは、ワンタッチで脱着可能
＊製図用紙の汚れを軽減するヘッド部分フローティング機能採用
＊ヘッドは一般に広く普及しているバーニヤ方式を採用
＊15°クリックでの角度固定と、最小読取角度5 分での任意の角度固定が可能
＊ヘッド上部のレバー解除で任意の位置で固定が可能
＊縦レール左のスライド式レバー解除で縦レールの移動が可能
＊スケールバランサは、平面用・立面用の切替が可能

●適合製図板：1120×670×30mm（A1ワイド）
●有効作図範囲：841×594mm
●縦レール全長：891mm　横レール全長:1140mm
●適合傾斜角度：0゜?80゜
●最小読取角度：5分
●スケール全長：430×280mm
●スケール目盛：400×250mm
●スケール縮尺：1/1×1/2

※こちらの商品は「宅急便」のみの配送となります。メール便・速達メール便はご利用になれません。
