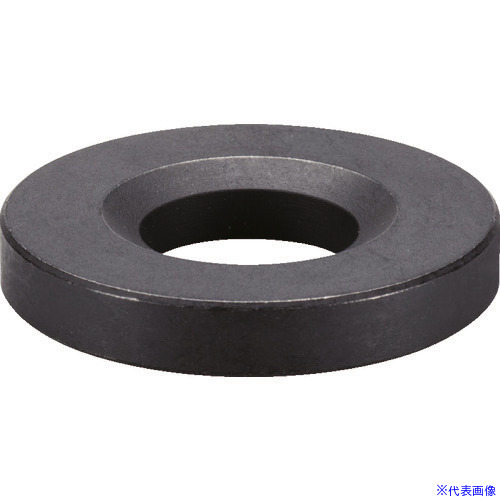

■HALDER 円錐シート 焼入れ鋼 適合ボルトM10 23050.0110(8498660)

オレンジブック トラスコ中山　TRUSCO
《メーカー》
ロームヘルド・ハルダー（株）
《特長》
●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
●座面の角度を約3度まで補正します。
《用途》
●鋳物、ストラップ等傾斜面のボルト固定に。
《仕様》
●適合ボルト：M10
●外径(mm)：21
●内径(mm)：12
●高さ(mm)：4.2
●耐荷重(静荷重)(max. kN)：26
●ネジの締付トルク(max. Nm)：46
●組立：円錐シートのD型（図2）は内径d2と同程度の穴を持った平坦な面だけに使用してください。長穴に対しては必ずG型（図3）を使います。
《仕様2》
●形状D
《材質/仕上》
●焼入れ鋼（浸炭焼入れ）
●仕上げ：リン酸塩皮膜処理
《注意》
●長穴に対しては、必ず形状Ｇを使用してください。
《原産国（名称）》
ドイツ
《JANコード》
4030618234067
《本体質量》
13g
