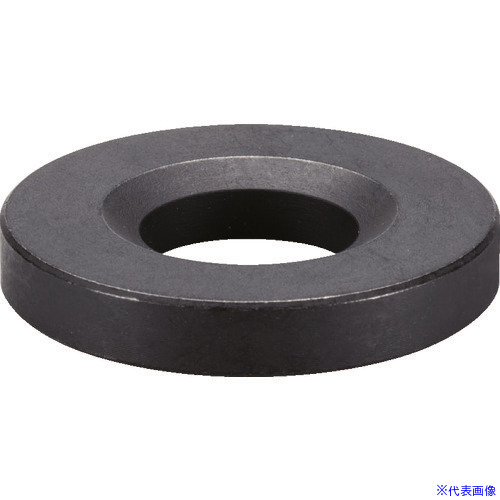

■HALDER 円錐シート 焼入れ鋼 適合ボルトM8 23050.0108(8498659)

オレンジブック トラスコ中山　TRUSCO
《メーカー》
ロームヘルド・ハルダー（株）
《特長》
●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
●座面の角度を約3度まで補正します。
《用途》
●鋳物、ストラップ等傾斜面のボルト固定に。
《仕様》
●適合ボルト：M8
●外径(mm)：17
●内径(mm)：9.6
●高さ(mm)：3.5
●耐荷重(静荷重)(max. kN)：17
●ネジの締付トルク(max. Nm)：25
●組立：円錐シートのD型（図2）は内径d2と同程度の穴を持った平坦な面だけに使用してください。長穴に対しては必ずG型（図3）を使います。
《仕様2》
●形状D
《材質/仕上》
●焼入れ鋼（浸炭焼入れ）
●仕上げ：リン酸塩皮膜処理
《注意》
●長穴に対しては、必ず形状Ｇを使用してください。
《原産国（名称）》
ドイツ
《JANコード》
4030618234050
《本体質量》
3.7g
