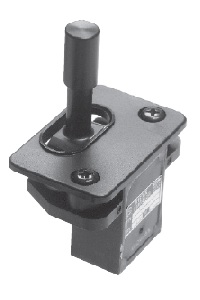

栄通信工業(Sakae) ジョイスティックコントローラ 1次元式 30JLK-XI-10R1

≪30JL型 1次元専用 ジョイスティックコントローラ≫

1次元専用のスプリングリターン機構を標準装備の超ローコストタイプです。
ポテンショメータは防水タイプを使用しています。
・ポテンショメータ内蔵
・エレメントの種類 ： コンダクティブプラスチック
・RoHS指令対応

＜製品使用例＞
医療機器、産業車両、ロボット操作用、クレーン

＜機械的性能＞
操作及び操作角 ： 1次元センターより±20°〜±25°操作
操作力 ： 標準スプリングリターン復帰式
　　　　　　標準約1〜2.5N（100〜250gf）
　　　　 　　防塵ゴム付約1〜5.5N（100〜550gf）
使用温度範囲 ： -20℃〜+60℃
振動 ： 10〜55Hz振幅15mmまたは98m/ss
衝撃 ： 294m/ss
寿命 ： 約200万回
質量 ： 約100g

＜電気的性能＞
使用ポテンショメータ ： 30JLK専用素子内蔵型
　　　　　　　　　　　　　　　10KΩ±20%
　　　　　　　　　　　　　　　0.1W（電気的回転角度約20°）
　　　　　　　　　　　　　　　単独直線性±5%（コンダクティブプラステック形）
出力平滑性 ： 入力電圧に対して0.2%以下
接触抵抗変化 ： C.R.V. 6%以下
分解能 ： 無限小
絶縁耐力 ： A.C.500V 1分間
絶縁抵抗 ： D.C.500V 1000MΩ以上
