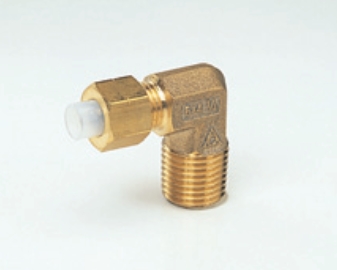

ニッタ クイックシール 90°エルボ L4N 12x9-PT1/2 1個
921
※画像はイメージです。
※本商品はメーカー取り寄せ商品です。
※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません。
■シリーズ名
90°エルボ
■品番
L4N 12x9-PT1/2
■仕様
適用チューブ外径x内径 (mm)：12x9
Tねじサイズ ( R )：R 1/2
L1 (mm)：30.6
L2 (mm)：33
L3 (mm)：38.7
L4 (mm)：44
L5 (mm)：41.1
A (mm)：18
S (mm)：4.8
F チューブ挿入長さ (mm)：18
H1 二面幅 (mm)：14
H2 二面幅 (mm)：19
d1 (mm)：10
d2 最小内径 (mm)：7.6
有効断面積 (mm2)：33
質量 (g)：91
