KMT ベアリング ミニチュア/小径玉軸受(フランジ付き) シールド形 F686ZZ

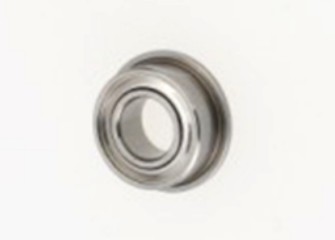

※画像はイメージです
※本商品は、メーカー取り寄せ商品となります
※掲載商品は予告無く販売終了となっている場合があり、出荷確約をするものではありません

■商品名
KMT ベアリング ミニチュア/小径玉軸受(フランジ付き) シールド形 F686ZZ

■特長
KMTミニチュア／小径玉軸受は最も代表的な型式を標準在庫しております。
電動工具・計測器・事務機など幅広い用途でご使用いただいております。

■仕様
内外輪:SUJ2（相当）
ボール:SUJ2（相当）
保持器:SPCC/SUS304（相当）
シールド:SPCC/SUS304（相当）
シール:SPCC（相当）＋ニトリルゴム
潤滑油:リチウム系グリース
精度等級:JIS 0級
すきま:MC3
耐熱温度 ZZ:110℃（参考値）

主要寸法(mm)						型番	基本定格荷重		取付関係寸法(mm)参考値		許容回転数(rpm)	重量(g)参考
d	D	D1	B	C	rs(min)	シールド形	Cr(N)	Cor(N)	da(max)	R(max)	ZZ-2RZ
3	6	7.2	2.5	0.6	0.1	MF63ZZ	208	74	3.7	0.1	71000	0.33
	7	8.1	3	0.8	0.1	F683ZZ	310	110	4	0.1	63000	0.53
	8	9.2	3	0.6	0.1	MF83ZZ	395	139	4	0.1	60000	0.73
	8	9.5	4	0.9	0.15	F693ZZ	560	179	4.3	0.15	60000	0.97
	9	10.6	4	0.8	0.15	MF93ZZ	570	187	4.3	0.15	56000	1.34
4	7	8.2	2.5	0.6	0.1	MF74ZZ	255	107	4.8	0.1	60000	0.35
	8	9.2	3	0.6	0.05	MF84ZZ	395	139	5	0.1	56000	0.63
	9	10.3	4	1	0.1	F684ZZ	640	225	5.2	0.1	53000	1.14
	10	11.6	4	0.8	0.15	MF104ZZ	710	270	5.9	0.2	50000	1.59
	11	12.5	4	1	0.15	F694ZZ	960	345	5.6	0.2	48000	1.96
5	8	9.2	2.5	0.6	0.05	MF85ZZ	310	120	5.8	0.1	53000	0.41
	9	10.2	3	0.6	0.15	MF95ZZ	430	168	6	0.15	50000	0.66
	10	11.6	4	0.8	0.1	MF105ZZ	430	168	6	0.2	50000	1.46
	11	12.6	4	1	0.15	MF115ZZ	715	276	6.3	0.15	48000	1.67
	11	12.5	5	1	0.15	F685ZZ	715	281	6.2	0.15	45000	2.18
	13	15	4	1	0.2	F695ZZ	1080	430	6.6	0.2	43000	2.84
6	10	11.2	3	0.6	0.1	MF106ZZ	495	218	7	0.15	45000	0.77
	12	13.6	4	0.8	0.15	MF126ZZ	715	292	7.2	0.2	43000	1.94
	13	15	5	1.1	0.15	F686ZZ	1080	440	7.4	0.2	40000	3.04
	15	17	5	1.2	0.2	F696ZZ	1730	670	7.9	0.3	40000	4.26
	17	19	6	1.2	0.3	F606ZZ	2260	835	8.2	0.3	38000	6.61
8	12	13.6	3.5	0.8	0.15	MF128ZZ	545	274	9	0.15	40000	1.15
	14	15.6	4	0.8	0.15	MF148ZZ	820	385	9.2	0.2	38000	2.39
	16	18	5	1.1	0.2	F688ZZ	160	710	10.2	0.2	36000	4.47
	19	22	6	1.5	0.3	F698ZZ	2240	910	10	0.3	36000	8.3
	22	25	7	1.5	0.3	F608ZZ	3300	1370	10.5	0.3	34000	13.5
