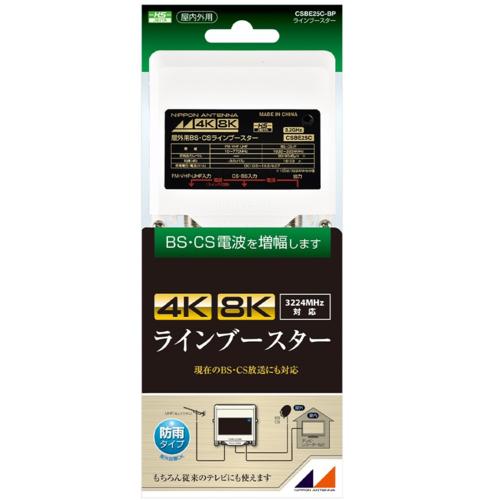

日本アンテナ CSBE25C-BP 3.2GHz対応 屋外用CS・BSラインブースター
6,629
■4K・8K放送(3.2GHz)対応のラインブースターです。■外側は樹脂ケースで防滴構造。■内部は板金ケースで電波の漏洩、飛込み防止に対応したシールド構造です。■出力端子とBS・CS入力端子間で電流通過可能です(DC9.5〜16.5V/最大0.5A)。UHFの入力端子もございますので、UHFと混合する事もできます。※その場合、UHFは増幅致しません。■本商品はブリスターパック品です。
CSBE25CBP
項目 - 性能
周波数帯域〔MHｚ〕
FM・VHF・UHF ： 10〜770｜BS・CS-IF ： 1032〜3224
利得〔dB〕 ： -3.0（パス）以上｜18/23
利得調整〔dB〕 ： - ｜0、-10(スイッチ切替)
定格出力レベル〔dBμV〕 ： - ｜90/95
雑音指数〔dB〕 ： - ｜8
CINR〔dB〕 ： - ｜28以上
不要放射〔dBμV/m〕 ： - ｜34以下(3m法による)
入出力インピーダンス〔Ω〕 ： 75
電圧定在波比 ： 2.5以下
受電電圧/電流〔V/A〕 ： DC10.5〜16.5/0.07
電通容量〔V/A〕 ： DC16.5/最大0.8(入力端子合計)
外形寸法〔mm〕 ： 高さ 82.5 幅 83 奥行 47
質量〔kg〕 ： 0.25
使用温度範囲〔℃〕 ： -20〜+50
◎出力→BS・CS入力間 常時電流通過
◎V・U入力端子へ電流通過可能（スイッチ切替）
