87W マグネット式シリコンPERC薄膜 フレキシブルソーラーパネル MagflexSolar Z マグフレックスソー ラー 軽量 太陽光 発電機 防災 災害 キャンプ 車中泊 車載

■主な特長
本製品は、次のような特長があります。

• マグネット式で簡単設置
• 優れた柔軟性（フレキシブル）と耐久性
• 雹害・塩害に優れた高耐久性
• 高い発電効率
• 幅広い環境での安定発電
• 優れたコストパフォーマンス
• 防犯・落下防止に役立つ、ハトメ加工。


■製品仕様

製品型式	MFS-Z01
製品型番	MFS-Z01-87
タイプ	マグネット式吸着タイプ
用　途	車、野外での発電
ソーラーセル	単結晶シリコン(Mono)PERC 薄膜フレキシブル太陽電池
モジュール変換効率	22.0%
最大発電出力	87W
最大動作電圧　[Vmpp]	14.14V
最大動作電流　[Impp]	6.19A
公称開放電圧　[Voc]	16.63V
公称短絡電流　[Isc]	6.41A
動作温度	動作温度 -40℃〜85℃
パネル仕様	高アスペクト比ナノファイバー強化複合膜、 出力接続ボックス（バイパスダイオード内蔵） 裏面：マグネットシート、ハトメ φ10×4箇所
外形寸法(mm)	L1,200×W410×H4 （ジャンクションBox　17mm)
重量	3.5Kg
出力端子	MC-4
防水防塵性能	IP68
製品保証	1年
出力保証	10年(90%)
付属品	マニュアル、保証書、収納バンド
標準価格	34,800円　（税込 38,240円）

※発電量につきましては、設置環境により変動がありますので、あくまでも目安とお考えください。
※本製品を長手方向35cm未満に丸めて収納した場合は、断線やパネルに傷がつき発電出来なくなる可能性があります。　なお、短手方向にはほぼ曲げることができません。
※車の進行方向側から走行風が入らないように車の屋根にピッタリ張り付くように設置してください。
　走行風が入る場合はパネルが落下する可能性があります。必ずハトメを使用し、紐やワイヤー等で車体に固定し落下防止を行ってください。

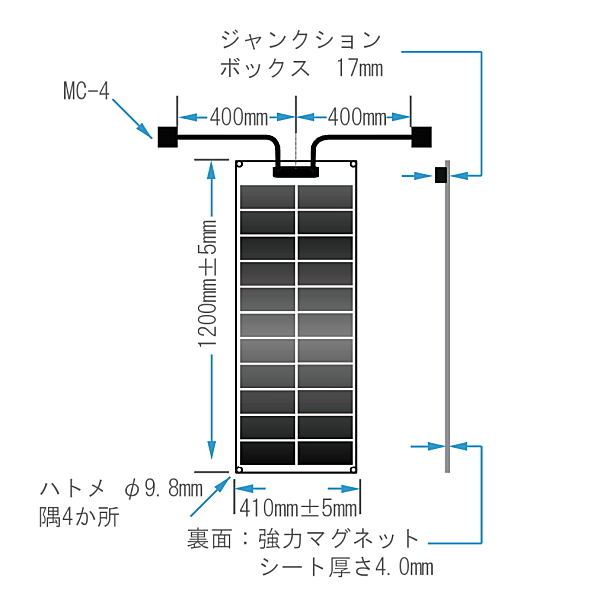

■製品寸法

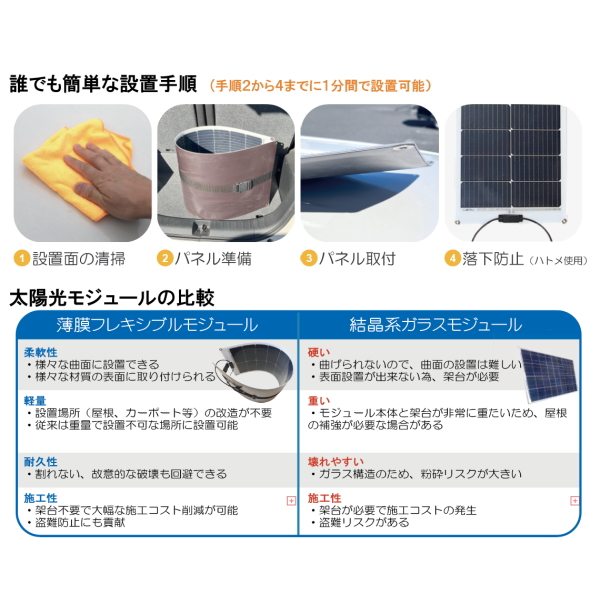

■設置手順＆太陽光モジュールの比較

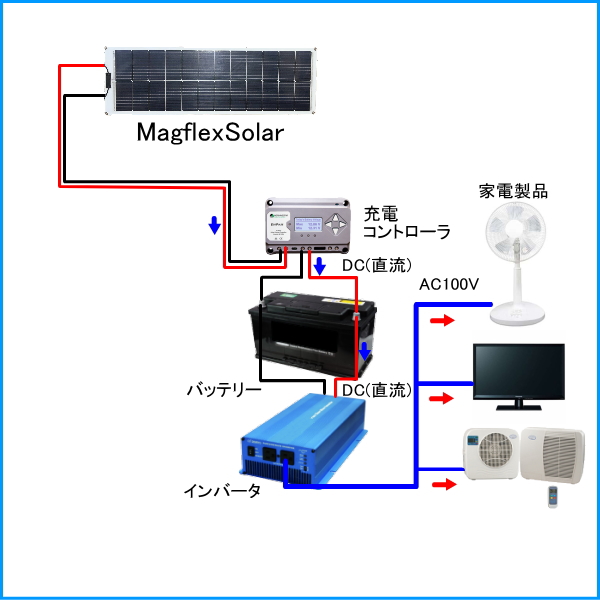

■接続イメージ

コンポーネントシステム
　太陽光で発電した電気を使用するのは、主に以下の４種類の機器が必要になります。

　・ソーラーパネル　　太陽光を受けて発電
　・充電コントローラ　バッテリーへの充電制御
　・バッテリー　　　　電気を貯蔵
　・インバータ　　　　バッテリーからAC100V(交流)へ変換


　１．ソーラーパネルからの充電方法
　MagflexSolarから発電した電気が充電コントローラで制御され直流の電気として、バッテリーに充電されます。

　２．電気の使用方法
　バッテリーに充電された直流の電気をインバータで直流の電気から家庭で使用できる交流の電気（AC100V）に変換され、家電製品に供給されます。

ポータブル電源
　ポータブル電源に接続する場合は以下のようになります。

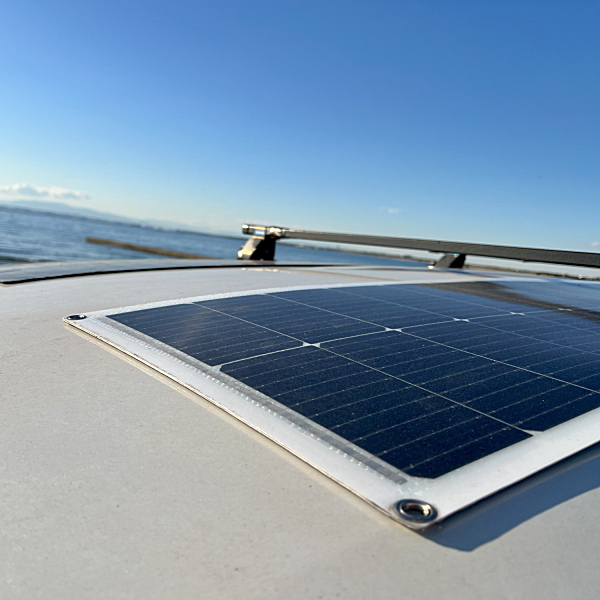

■使用例
