80W マグネット式CIGS薄膜 フレキシブルソーラーパネル MagflexSolar マグフレックスソーラー　軽量 太陽光 発電機 防災 災害 キャンプ 車中泊 車載 車

　この製品は、世界トップクラスの最高効率15%以上を誇るMiaSole社*1製の軽量・フレキシブルなCIGS薄膜型太陽電池モジュールの採用により、平面設置でも幅広い範囲から太陽の恵みを受け、どこでも発電でき、充電や家電製品を動作させることができるマグネット式フレキシブルソーラーパネルです。
　付属のMC4ソーラー接続ケーブルでお手持ちのコントローラーや充電器に接続することができ、厚さ1.0mmで柔らかい屋外用マグネットシートを採用し、車に取付けた際もしっかりと張りつき走行中も安心です。
　また、ハトメを利用して、落下防止、盗難防止を行えます。

■主な特長
本製品は、次のような特長があります。

• マグネット式で取付けが簡単
• 柔軟（フレキシブル）性が高い、薄い、軽い、壊れ難い
• 耐久性に優れ、設置が容易
• フレキシブルでありながら発電効率が15%台と高い
• 傾斜不要の平面設置で広いエリアの光からも発電可能
• 取付けが簡単（粘着テープで貼るだけ）、施工費軽減
• 防災・アウトドアで安心な大量出力
• CO2を削減して、地球温暖化防止に貢献。

■製品仕様

製品型式	MFS-N03
製品型番	MFS-N03-80	MFS-N03-120
タイプ	マグネット式吸着タイプ
用　途	車、野外での発電・蓄電
ソーラーセル	フレキシブルCIGS薄膜型太陽電池
モジュール変換効率	16.3%	15.7%
最大発電出力	80W	120W
最大動作電圧　[Vmpp]	20.0V	30.3V
最大動作電流　[Impp]	4.01A	3.97A
公称開放電圧　[Voc]	24.7V	37.8V
公称短絡電流　[Isc]	4.54	4.58A
動作温度	動作温度 -40℃〜85℃
パネル仕様	ETFE （熱可塑性フッ素樹脂）、PET-EVAコポリマー、 出力接続ボックス（バイパスダイオード内蔵） 裏面：マグネットシート、ハトメ2ヵ所 IP68 ジャンクションBox　17mm（H)
外形寸法(mm)	1710(L)×350(W)×4(H)	2585(L)×350(W)×4(H)
重量	3.6Kg	5.4Kg
出力端子	MC-4
取得認証	UL、IEC、CEC
製品保証	1年
出力保証	10年(90%)
付属品	マニュアル、保証書
標準価格	60,000円 （税込 66,000円）	88,800円 (税込 97,680円)

※発電量につきましては、設置環境により変動がありますので、あくまでも目安とお考えください。
※2022年10月1日より、上記の赤字の仕様が変更になりました。

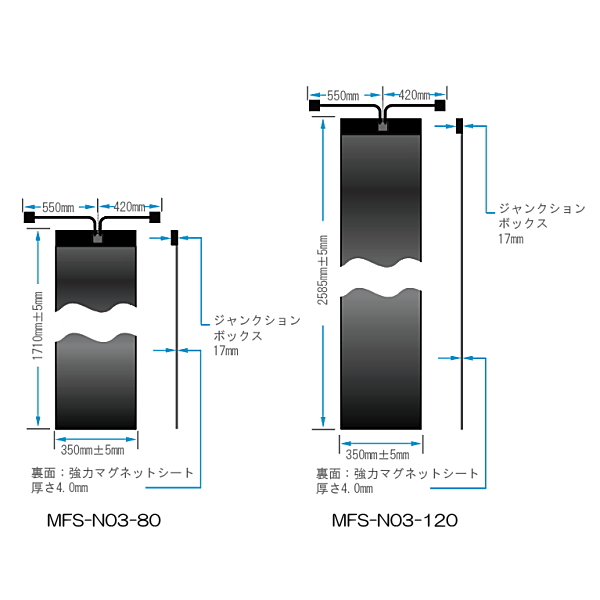

■製品寸法

■設置手順＆太陽光モジュールの比較

■接続イメージ

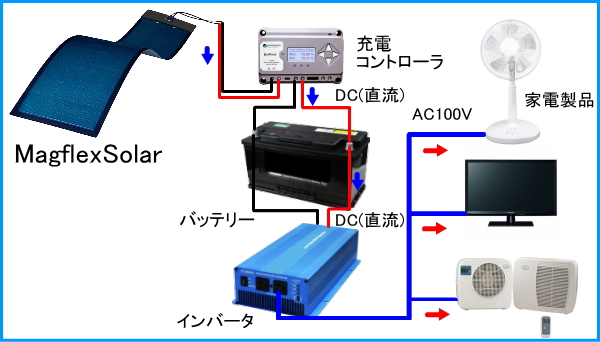

コンポーネントシステム
　太陽光で発電した電気を使用するのは、主に以下の４種類の機器が必要になります。

　・ソーラーパネル　　太陽光を受けて発電
　・充電コントローラ　バッテリーへの充電制御
　・バッテリー　　　　電気を貯蔵
　・インバータ　　　　バッテリーからAC100V(交流)へ変換


　１．ソーラーパネルからの充電方法
　MagflexSolarから発電した電気が充電コントローラで制御され直流の電気として、バッテリーに充電されます。

　２．電気の使用方法
　バッテリーに充電された直流の電気をインバータで直流の電気から家庭で使用できる交流の電気（AC100V）に変換され、家電製品に供給されます。

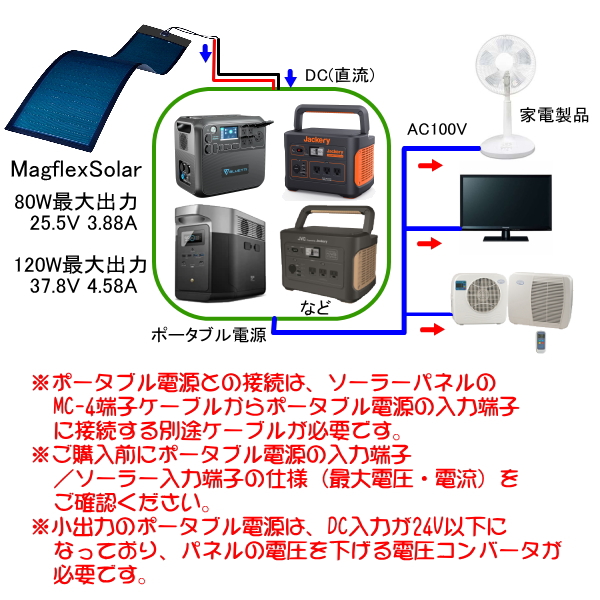

ポータブル電源
　ポータブル電源に接続する場合は以下のようになります。

■使用例
