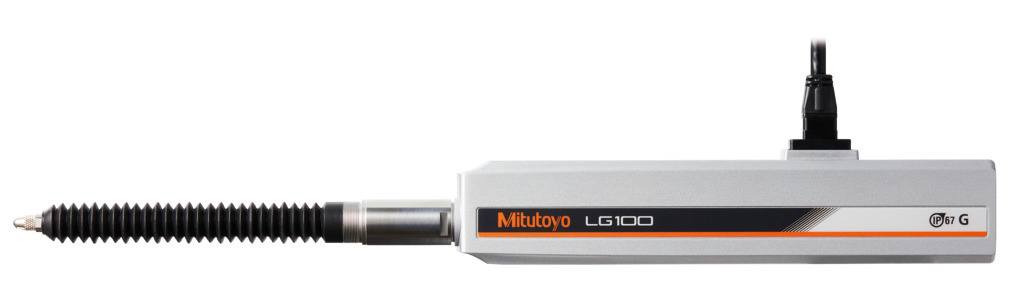

＼ポイント5倍／ ミツトヨ LG100-0550 リニアゲージ 542-197 リニヤゲージ 本体

■リニアゲージ 542-197 LG100-0550の特長

●インラインや測定室でも使用できる高精度のリニアゲージヘッド

●測定範囲：50mm
●分解能：0.5μm
●指示精度(20℃)、L＝任意測定長(mm)：1.5＋L/50μm
●狭範囲精度(任意の20μmの範囲)：0.5μm
●繰返精度(2σ、20℃)：0.3μm
●原点繰返精度(σ、20℃)：σ≦0.5μm(300mm/s以下の一定速度で同一方向の原点通過による)
●測定力…
・縦姿勢：5.7N以下
・横姿勢：5.3N以下
・逆姿勢：4.9N以下
●位置検出方式：光学式透過形リニアエンコーダ
●応答速度：1,500mm/s
●出力信号：90°位相差、差動方形波(RS-422適合)
●最小エッジ感覚：250nz(4MHz)
●出力信号ピッチ：2μm
●原点信号(Z相)位置：測定子先端(下死点)から約5mm
●質量：約400g
●測定子：超硬球φ3mm(取付用ネジ部M2.5(P=0.45)×5)、標準測定子No.901312
●ステム径：φ15mm
●受軸方式：リニアボールベアリング
●出力ケーブル長：2m(本体から直出し)
●コネクタ(全てヒロセ)…プラグ：HR10A-10P-10P、レセプタクル：HR10A-10R-10S、ジャック：HR10A-10J-10S
●付属品：測定子交換用キースパナ

メーカー：ミツトヨ(MITUTOYO)
