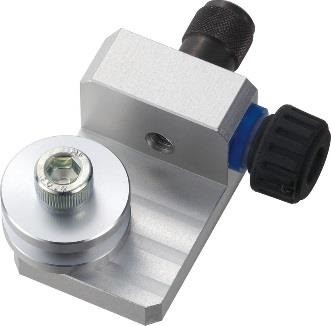

＼ポイント5倍／ (直送) イマダ WG-250N フォースゲージアタッチメント 巻き付けチャック IMADA 1個価格
16,940
■引張試験系アタッチメント WG-250Nの特長
●250N 以下の線材の引張強度を測定することに適したアタッチメントです。
●巻き付けて引っ張ることで線材の歯切れを低減。また、目印に合わせ巻き付けることで引張の中心を簡単に合わせられます。
※数量1点のご注文で製品1点のお届けです。上下で使用する場合は、数量2点でご注文ください。
●測定例…繊維、合成繊維、導線、毛
●許容荷重…250N
●クランプ方法 ※1…巻きつけ式
●巻きつけ径…φ17mm
●巻きつけ試料径…φ1mm
●必要試料長 ※2…310mm以上
●本体重量 ※3…約 60g
●取付ネジ…M6
メーカー：イマダ(IMADA)
●250N 以下の線材の引張強度を測定することに適したアタッチメントです。
●巻き付けて引っ張ることで線材の歯切れを低減。また、目印に合わせ巻き付けることで引張の中心を簡単に合わせられます。
※数量1点のご注文で製品1点のお届けです。上下で使用する場合は、数量2点でご注文ください。
●測定例…繊維、合成繊維、導線、毛
●許容荷重…250N
●クランプ方法 ※1…巻きつけ式
●巻きつけ径…φ17mm
●巻きつけ試料径…φ1mm
●必要試料長 ※2…310mm以上
●本体重量 ※3…約 60g
●取付ネジ…M6
メーカー：イマダ(IMADA)
【画像はイメージです】
発送日が表示納期を超える場合は、別途ご相談いたします。
★数量・大口割引も受付中！お問い合わせください。
TEL：045-243-0716 mail：hakaru@tokyoseiki.co.jp
■巻き付けチャックWG-250Nの仕様
| 型式 | WG-250N |
|---|---|
| 許容荷重 | 250N |
| クランプ方法 ※1 | 巻きつけ式 |
| 巻きつけ径 | φ17mm |
| 巻きつけ試料径 | φ1mm |
| 必要試料長 ※2 | 310mm以上 |
| 本体重量 ※3 | 約 60g |
| 取付ネジ | M6 |
※試料の形状・特性によっては正しくチャックおよび測定できないものもございます。
ばね鋼のような元の形状に戻ろうとする試料は、材料変形による事故を防ぐ対策を必ず行ってください。
※1巻きつけて固定するため、屈曲に弱い素材、屈曲できない硬い素材の測定には不向きです。
※2上下セットで使用、２回転（WG-250Nは1回転）巻き付け時、チャック間距離50mm確保するときの必要長さとなります。
※3アタッチメントの重量も、フォースゲージへの荷重として負荷されます。フォースゲージに取り付けてご使用の際は、アタッチメント重量を考慮し荷重値選定をしてください。
