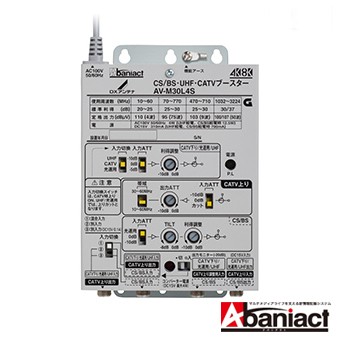

Abaniact マルチブースター 4K8K対応品 AV-M30L4S
39,800
Abaniact マルチブースタ 4K8K対応品
マルチ受信方式対応
1台で地デジ・CATV・FTTH・BS・110°CSの全てに対応。
アバニアクト情報盤専用オリジナルモデルのマルチブースタです。
マルチ受信方式対応
1台で地デジ・CATV・FTTH・BS・110°CSの全てに対応。
アバニアクト情報盤専用オリジナルモデルのマルチブースタです。
| AV-M30L4S-00 | ||||||
| 帯域 | CATV上り | CATV 下り | 光運用 | UHF | CS/BS-IF | 光運用 |
| 周波数帯域(MHz) | 10〜60 | 70〜770 | 470〜710 | 1032〜3224 | ||
| 最大伝送波数(波) | 4 | 75+デジタル | 9 | 36 | ||
| 標準利得(dB) | 20〜25 (増幅時) | 25〜30 | 15〜20 | 25〜30 | 30/37 | 10/7 |
| 定格出力(dBμV) | 110 | 95 | 103 | 100/107 | ||
| 利得調整範囲(dB) | - | 0〜10以上 連続可変 | 0〜10以上 連続可変 | 0〜10以上 連続可変 | ||
| 入力ATT(dB) | 0,-10,カット | 0,-5,-10 | 0,-10 | |||
| 出力ATT(dB) | 0〜-10以上 連続可変 | - | - | - | ||
伝送帯域内 周波数特性(dB) | ±2.5以内 | ±2.5以内 | ±2.5以内 | 任意の34.5MHzで 2.0以内全体域で ±3.0以内 | ||
| CSO,ビート(dB) | -60以下 | -60以下 | - | - | ||
| CTB(dB) | -60以下 | -60以下 | - | - | ||
| 相互変調(dB) | - | - | -71以下(IM3) | -31以下(IM2) -61以下(IM3) | ||
| 雑音指数(dB) | 7.0以下(出力端子) | 6.0以下 | 6.5以下 | 10以下 | ||
| VSWR | 2.5以下 | 2.5以下 | 2.5以下 | 2.5以下 | ||
| 利得安定度(dB) | ±2.0以内 | ±2.0以内 | ±2.0以内 | ±3.0以内 | ||
| ハム変調(dB) | -60以下 | -60以下 | -60以下 | -60以下 | ||
| 出力モニター(dB) | - | -20 | ||||
入出力 インピーダンス(Ω) | 75(F形) | |||||
| 耐雷性(kV) | 入出力端子・電源端子±20(1.2/50μs) | |||||
| 使用温度範囲 | -10〜+50 | |||||
| UHF供給電源 | DC+15V 100mA | |||||
コンバーター 供給電源 | DC+15V 4W | |||||
| 外径寸法(mm) | W113×H166×D38 | |||||
| 重量(kg) | 0.55 | |||||
