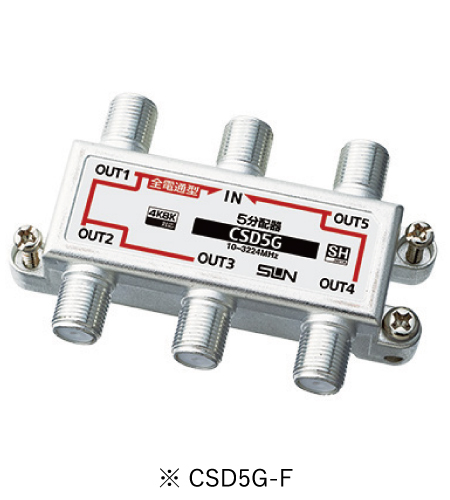

サン電子 CSD5G-F 4K8K衛星放送対応 5分配器 全端子電通過型

□特長
・4K8K衛星放送受信に対応した10〜3224MHzまでの超広帯域設計です。
・亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。

・全端子電流通過型（OUT→IN方向、DC電源のみ　電流容量DC15V、0.5A以下）

□仕様
型名：CSD5G-F
分配数：5
分配損失(dB以下)：
  10MHz〜76MHz 10
  76MHz〜300MHz 9.5
  300MHz〜770MHz 10
  770MHz〜1489MHz 11
  1489MHz〜2150MHz 13
  2150MHz〜2681MHz 14.5
  2681MHz〜3224MHz 16.5
端子間結合損失(dB以上)：
  10MHz〜76MHz 13
  76MHz〜300MHz 20
  300MHz〜770MHz 18
  770MHz〜3224MHz 15
インピーダンス（Ω）：75(F型)
VSWR(以下)：
  10MHz〜76MHz 2.5
  76MHz〜300MHz 1.8
  300MHz〜770MHz 1.8
  770MHz〜2150MHz 2
  2150MHz〜3224MHz 2.5
寸法(mm)H×W×D：48×77×19
本体質量(g)：65
