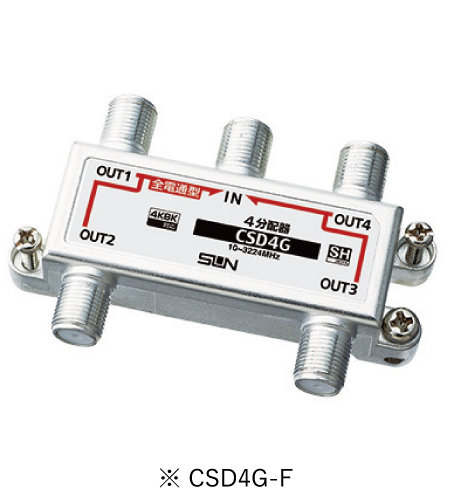

サン電子 CSD4G-F 4K8K衛星放送対応 4分配器 全端子電通過型

□特長
・4K8K衛星放送受信に対応した10〜3224MHzまでの超広帯域設計です。
・亜鉛ダイカストの一体型筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
・芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。

・全端子電流通過型（OUT→IN方向、DC電源のみ　電流容量DC15V、0.5A以下）

□仕様
型名：CSD4G-F
分配数：4
分配損失(dB以下)：
  10MHz〜76MHz 8
  76MHz〜300MHz 8
  300MHz〜770MHz 8.5
  770MHz〜1489MHz 9.8
  1489MHz〜2150MHz 10.5
  2150MHz〜2681MHz 11.5
  2681MHz〜3224MHz 13
端子間結合損失(dB以上)：
  10MHz〜76MHz 13
  76MHz〜300MHz 20
  300MHz〜770MHz 18
  770MHz〜3224MHz 15
インピーダンス（Ω）：75(F型)
VSWR(以下)：
  10MHz〜76MHz 2.5
  76MHz〜300MHz 1.8
  300MHz〜770MHz 1.8
  770MHz〜2150MHz 2
  2150MHz〜3224MHz 2.5
寸法(mm)H×W×D：48×77×19
本体質量(g)：65
