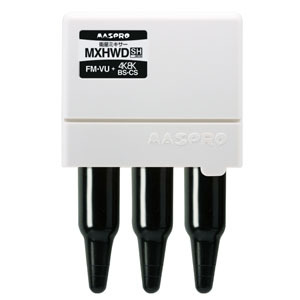

マスプロ 衛星ミキサー 家庭用 3224MHz対応 MXHWD
6,243
【仕様】●家庭用 ●FM・VHF・UHF+BS・CS(3224MHz対応) ●適合マスト径(mm):φ22〜48.6 ●全端子電流通過型 ●OUT→VU側IN電流通過(スイッチ付):電流容量 DC15V ●OUT→BS・CS側IN電流通過:電流容量 DC15V ●インピーダンス(Ω):75(F型端子) ●通過帯域損失(dB以下): ・10〜222MHz:1 ・222〜770MHz:1.5 ・1000〜1489MHz:2 ・1489〜2150MHz:2.5 ・2150〜2681MHz:3 ・2681〜3224MHz:3.5 ●阻止帯域減衰量(dB以上): ・10〜222MHz:35 ・222〜770MHz:35 ・1000〜1489MHz:25 ・1489〜2150MHz:25 ・2150〜2681MHz:25 ・2681〜3224MHz:18 ●VSWR(以下): ・10〜222MHz:1.8 ・222〜770MHz:1.8 ・1000〜1489MHz:2 ・1489〜2150MHz:2 ・2150〜2681MHz:2.5 ・2681〜3224MHz:2.5 ●サイズ(mm):H86×W92×D52 ●セット内容:F型コネクター(5Cケーブル用)×3、防水キャップ×3 【ご注意】 ※スカパープレミアムサービス用CSアンテナは、使用できません。 ※FM・VU入力には、必ず「DC151V方式」のブースターを使用してください。 ※電流通過スイッチは、軽く操作してください。 ※各端子をよく確認して、間違えないように接続してください。
●メーカー:マスプロ
●型番:MXHWD
●商品名:衛星ミキサー
●家庭用
●FM・VHF・UHF+BS・CS(3224MHz対応)
●適合マスト径(mm):φ22〜48.6
●全端子電流通過型
●OUT→VU側IN電流通過(スイッチ付):電流容量 DC15V 0.5A
●OUT→BS・CS側IN電流通過:電流容量 DC15V 0.5A
●インピーダンス(Ω):75(F型端子)
●通過帯域損失(dB以下):
・10〜222MHz:1
・222〜770MHz:1.5
・1000〜1489MHz:2
・1489〜2150MHz:2.5
・2150〜2681MHz:3
・2681〜3224MHz:3.5
●阻止帯域減衰量(dB以上):
・10〜222MHz:35
・222〜770MHz:35
・1000〜1489MHz:25
・1489〜2150MHz:25
・2150〜2681MHz:25
・2681〜3224MHz:18
●VSWR(以下):
・10〜222MHz:1.8
・222〜770MHz:1.8
・1000〜1489MHz:2
・1489〜2150MHz:2
・2150〜2681MHz:2.5
・2681〜3224MHz:2.5
●サイズ(mm):H86×W92×D52
●セット内容:F型コネクター(5Cケーブル用)×3、防水キャップ×3
【ご注意】
※スカパープレミアムサービス用CSアンテナは、使用できません。
※FM・VU入力には、「AC24V方式」のブースターを接続しないでください。必ず「DC151V方式」のブースターを使用してください。
※電流通過スイッチは、軽く操作してください。力を入れすぎると壊れることがあります。
※各端子をよく確認して、間違えないように接続してください。
●型番:MXHWD
●商品名:衛星ミキサー
●家庭用
●FM・VHF・UHF+BS・CS(3224MHz対応)
●適合マスト径(mm):φ22〜48.6
●全端子電流通過型
●OUT→VU側IN電流通過(スイッチ付):電流容量 DC15V 0.5A
●OUT→BS・CS側IN電流通過:電流容量 DC15V 0.5A
●インピーダンス(Ω):75(F型端子)
●通過帯域損失(dB以下):
・10〜222MHz:1
・222〜770MHz:1.5
・1000〜1489MHz:2
・1489〜2150MHz:2.5
・2150〜2681MHz:3
・2681〜3224MHz:3.5
●阻止帯域減衰量(dB以上):
・10〜222MHz:35
・222〜770MHz:35
・1000〜1489MHz:25
・1489〜2150MHz:25
・2150〜2681MHz:25
・2681〜3224MHz:18
●VSWR(以下):
・10〜222MHz:1.8
・222〜770MHz:1.8
・1000〜1489MHz:2
・1489〜2150MHz:2
・2150〜2681MHz:2.5
・2681〜3224MHz:2.5
●サイズ(mm):H86×W92×D52
●セット内容:F型コネクター(5Cケーブル用)×3、防水キャップ×3
【ご注意】
※スカパープレミアムサービス用CSアンテナは、使用できません。
※FM・VU入力には、「AC24V方式」のブースターを接続しないでください。必ず「DC151V方式」のブースターを使用してください。
※電流通過スイッチは、軽く操作してください。力を入れすぎると壊れることがあります。
※各端子をよく確認して、間違えないように接続してください。
