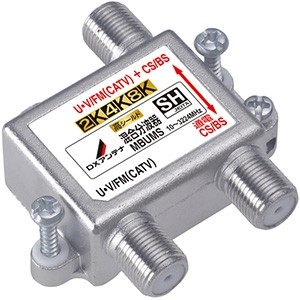

DXアンテナ 混合分波器 屋内用 共同受信用 CS/BS-IF+UHF・FM(CATV) CS/BS-IF 2K・4K・8K対応 MBUMS
5,464
【仕様】●2K・4K・8Kマルチシリーズ ●屋内用 ●CS/BS-IF+UHF・FM(CATV) ●CS(3224MHz)/BS/CATV/UHF/VHF/FM対応 ●使用周波数(MHz):10〜770、1032〜3224 ●インピーダンス(Ω): ・入力(出力):10〜770MHz 75(F形)/1032〜3224MHz 75(F形) ・出力(入力):10〜770MHz 75(F形)/1032〜3224MHz 75(F形) ●通過帯域損失(dB以下): ・10〜76、76〜222、222〜770MHz:1.3 ・1032〜1489、1489〜2150、2150〜2681MHz:2.0 ●阻止帯域減衰量(dB以上): ・10〜76、76〜222、222〜770MHz:20 ・1032〜1489、1489〜2150、2150〜2681、2681〜3224MHz:25 ●VSWR(以下): ・10〜76、76〜222、222〜770MHz:1.6 ・1032〜1489MHz:2.0 ・1489〜2150、2150〜2681、2681〜3224MHz:2.5 ●CS/BS-IF入力・出力端子間通電仕様 ●通電容量:DC15V・0.8A以下またはAC30V・1A以下 ●寸法(mm):高さ49×幅49×奥行16.5 ●質量(g):40 ●高シールドマーク適合品 ●JEITAスーパーハイビジョンマーク表示機種 ●RoHS指令適合品 ●付属品:F-5接栓(リング付)×3
●メーカー:DXアンテナ
●型番:MBUMS
●商品名:混合分波器
●2K・4K・8Kマルチシリーズ
●屋内用
●CS/BS-IF+UHF・FM(CATV)
●CS(3224MHz)/BS/CATV/UHF/VHF/FM対応
●使用周波数(MHz):10〜770、1032〜3224
●インピーダンス(Ω):
・入力(出力):10〜770MHz 75(F形)/1032〜3224MHz 75(F形)
・出力(入力):10〜770MHz 75(F形)/1032〜3224MHz 75(F形)
●通過帯域損失(dB以下):
・10〜76、76〜222、222〜770MHz:1.3
・1032〜1489、1489〜2150、2150〜2681MHz:2.0
●阻止帯域減衰量(dB以上):
・10〜76、76〜222、222〜770MHz:20
・1032〜1489、1489〜2150、2150〜2681、2681〜3224MHz:25
●VSWR(以下):
・10〜76、76〜222、222〜770MHz:1.6
・1032〜1489MHz:2.0
・1489〜2150、2150〜2681、2681〜3224MHz:2.5
●CS/BS-IF入力・出力端子間通電仕様
●通電容量:DC15V・0.8A以下またはAC30V・1A以下
●寸法(mm):高さ49×幅49×奥行16.5
●質量(g):40
●高シールドマーク適合品
●JEITAスーパーハイビジョンマーク表示機種
●RoHS指令適合品
●付属品:F-5接栓(リング付)×3
【ご注意】
※この製品は屋内取付専用です。屋外に設置する場合は、必ず防水・防雨処理を施した収容箱などに収容してください。
※この製品は通電形で、ブースターやCS/BSアンテナなどを動作させるための電流を流すことができますが、必ず決められた電流容量内でご使用ください。
※4K・8Kに対応した低損失の同軸ケーブルをご使用ください。
※7C以上の同軸ケーブルを使用する場合は、コンタクトピン付き接栓を使用してください。
