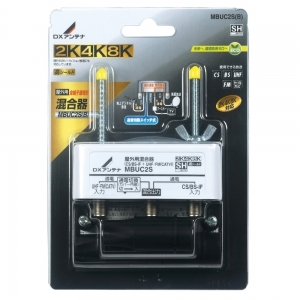

DXアンテナ 屋外用混合器(CS/BS+UHF・FM(CATV)) MBUC2S(B)
5,373
【仕様】●メーカー:DXアンテナ ●型番:MBUC2S(B) ●商品名:屋外用混合器(CS/BS+UHF・FM(CATV))
●メーカー:DXアンテナ
●型番:MBUC2S(B)
●商品名:屋外用混合器(CS/BS+UHF・FM(CATV))
●周波数帯域(MHz) 10〜770+1032〜3224
●通過帯域損失(dB以下)
10~76MHz 1.2
76~222MHz 1.5
222~770MHz 1.5
1032~1489MHz 2.0
1489~2150MHz 2.0
2150~2681MHz 2.0
2681~3224MHz 3.0
●阻止帯域減衰量(dB以上)
10~76MHz 35
76~222MHz 35
222~770MHz 35
1032~1489MHz 30
1489~2150MHz 30
2150~2681MHz 30
2681~3224MHz 30
●VSWR(以下)
10~76MHz 1.8
76~222MHz 1.8
222~770MHz 1.8
1032~1489MHz 2.0
1489~2150MHz 2.0
2150~2681MHz 2.0
2681~3224MHz 2.5
●漏洩電界強度(dBμV/m)※1
10~770MHz -
1032~3224MHz 40.2以下
●インピーダンス(Ω) 入力 75(F形)
●出力 75(F形)
●寸法(高さ×幅×奥行mm) 51×87×47.6
●質量(kg) 0.17
●パック寸法(高さ×幅×奥行mm) 170×120×50
●付属品 防水キャップ×3、F-5接栓×3
●備考 通電容量:全端子合計DC15V・0.8A以下、CS/BS-IF入力・混合出力端子間通電:DC15V・0.8A以下、UHF・FM(CATV)入力・混合出力端子間通電(切換式):DC15V・0.3A以下
●※1 3mの距離において
