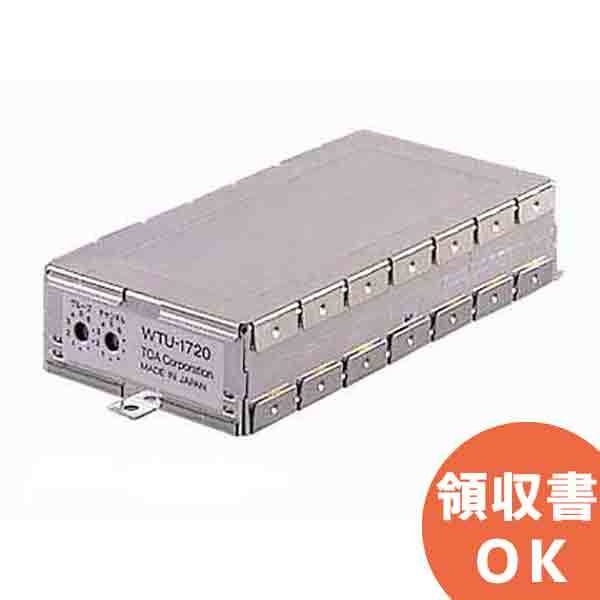

TOA(ティーオーエー・トーア） WTU-1720 ワイヤレスチューナーユニット
26,979
TOA シングルワイヤレスチューナーユニット PLLシンセサイザー方式 シングル WTU-1720
- 水晶制御ＰＬＬシンセサイザー方式による８００ ＭＨｚ帯のワイヤレスアンプ用のシングルワイヤレスチューナーユニットです。
- チューナーユニット正面の設定スイッチの操作により３０波の周波数設定が可能です。
WTU-1720の仕様
| 電源 | ＤＣ６〜１４ Ｖ（本体から供給） |
| 消費電流 | ６７ ｍＡ以下 |
| 局部発振方式 | 水晶制御ＰＬＬシンセサイザー方式 |
| 受信周波数 | ８０６．１２５〜８０９．７５０ ＭＨｚ（３０波の内１波） |
| 受信方式 | スーパーヘテロダイン方式 |
| アンテナ入力インピーダンス | ５０ Ω |
| 受信感度 | ＳＮ比 ２５ ｄＢ以上（１０ ｄＢ μＶ入力，１ ｋＨｚ変調，±４．８ ｋＨｚ偏移） |
| スケルチ感度 | １２ ｄＢ μＶ |
| ＳＮ比 | ６４ ｄＢ以上（６０ ｄＢ μＶ入力，±４．８ ｋＨｚ偏移，Ａカーブ使用） |
| 出力 | ０ ｄＢ＊（６０ ｄＢ μＶ入力，±３８ ｋＨｚ偏移，１ ｋＨｚ変調，負荷２．２ ｋΩ以上） |
| ディエンファシス | ５０ μｓ |
| 使用温度範囲 | −１０ ℃〜＋５０ ℃ |
| 使用湿度範囲 | ３０ ％〜８５ ％ＲＨ（ただし結露のないこと） |
| 仕上 | 表面処理鋼板 |
| 寸法 | ６０（Ｗ）×２５（Ｈ）×１３９（Ｄ） ｍｍ |
| 質量 | １２０ ｇ |
| 付属品 | 設定用ドライバー…１，カラーマーク…１ |
- ※出荷時にはＢ１１（８０６．１２５ ＭＨｚ）に設定されています。
- ※Ｂ１〜４グループは同一グループとして最大６波まで使用できます。
- また、Ｂ５グループは５波まで、Ｂ６グループは１波のみ使用できます。
