WR-DX400 パナソニック 音響設備 デジタル／アナログ技術を凝縮した常設用コンソールタイプ デジタルミキサー 時間指定不可



パナソニック デジタル／アナログ技術を凝縮した常設用コンソールタイプ デジタルミキサー WR-DX400

32 bitの表現力と快適なオペレーションで多目的空間に高品位な音を届けます

● アナログ入力32 chに加え、AIRマイク（L/R）、アナウンスマイク、トークバックを合わせ全36 chを装備。
● アナログ出力は16 chを装備し、マトリクス出力だけでなくミキシングバスも出力可能。
● 100 mmモータードライブフェーダーを採用し、合計33本を搭載。フェーダー部は2レイヤー構成。
● 96パターンメモリー、8ミュートグループに加え、イコライザー、ダイナミクスにそれぞれ16ライブラリーメモリーを搭載。
● 多チャンネルの状態監視とプロジェクトごとのデータ管理を容易にするPC用リモートコントロールソフトウェアを標準添付。
● iPadによるリモートコントロールにも対応、場内／舞台上での簡易調整が可能。
● 3基の拡張スロットを搭載、内1基には8 chアナログ入力カードを標準装備。
● オプションカード(WR-PC001)装着でDanteTMオーディオネットワークを介した音声入出力(1SLOTあたり16入力16出力)が可能。

[受注生産]ご注文いただいてから生産する商品です。納品日数はお問い合わせください。



操作性

10.1 型タッチパネルLCD によるコンソール操作性
視認性に優れた大型タッチパネルLCD により、スムーズな運用を実現。

インプット画面（シングル）

操作したいチャンネルの全機能を1 画面に展開し、選択した機能をエンコーダーで操作可能。TRIM/PAN/EQ は専用エンコーダーで直接操作することができます。

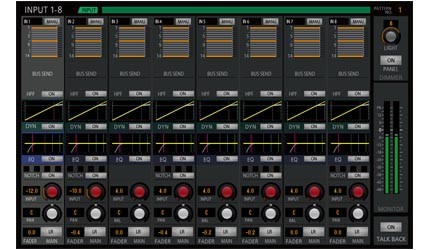

インプット画面（マルチ）

マルチ画面モードで8 ch 分の設定状況を一望でき、効率的な仕込みが可能。ボタン1 つでシングル／マルチの切り換えを行うことができます。



メーター／モニターセクション

状態監視や詳細設定など管理のための機能は目的別の画面を用意。AIR マイクやトークバックの機能とあわせ卓面右端に専用モニターセクションを搭載することで、メーター画面とあわせホールの状況を1 画面で把握することが可能です。



信号系統図

商品仕様

電源		AC100 V 50 Hz/60 Hz
消費電力		120 W（注）
周波数特性		20 Hz ~ 20 kHz +0.5dB、-1.0dB
入力換算雑音		-126dBu以下（ソースインピーダンス150 Ω、IHF-A WTD）
チャンネル間クロストーク		70 dB以上（20 Hz 〜20 kHz）
ダイナミックレンジ		108 dB typ（IHF-A WTD）
AD/DA変換		32 bit（内部信号処理分解能 32 bit/40 bit浮動小数点演算）
サンプリング周波数		48 kHz
信号遅延		0.9 ms以下（アナログ入力〜マトリクス〜アナログ出力）
構成	インプット	32（24モノラル＋4ステレオ）
	ミキシングバス	16
	マトリクス入力	19（ミキシングバス、メインLR、アナウンスマイク、エアマイク）
	マトリクス出力	16
	モニター	1（ステレオ） バス、メインLR、エアマイク、モニターEXT INの選択＋PFL割り込み
	ヘッドホン出力	1（150 mW max / 50 Ω、複式ジャック）
	運営系入力	トークバックマイク×1、アナウンスマイク×1、エアマイク(L/R)×1
フェーダー		100mmモーターフェーダー×33、読込分解能 1024 階調
ユーザーメモリー数		ミュートグループ ：8ミュートグループ パターンメモリー ：96パターン ライブラリーメモリー ：イコライザー、ダイナミクスに各16ライブラリー装備
使用温度範囲		0 ℃〜40 ℃
寸法		幅 970mm 高さ 266mm 奥行き647mm
質量		約29 kg
仕上げ		黒色塗装（マンセルN1近似色）

（注）電気用品安全法（IEC-J 条件）に基づくものです。
0 dBu=0.775 Vrms
