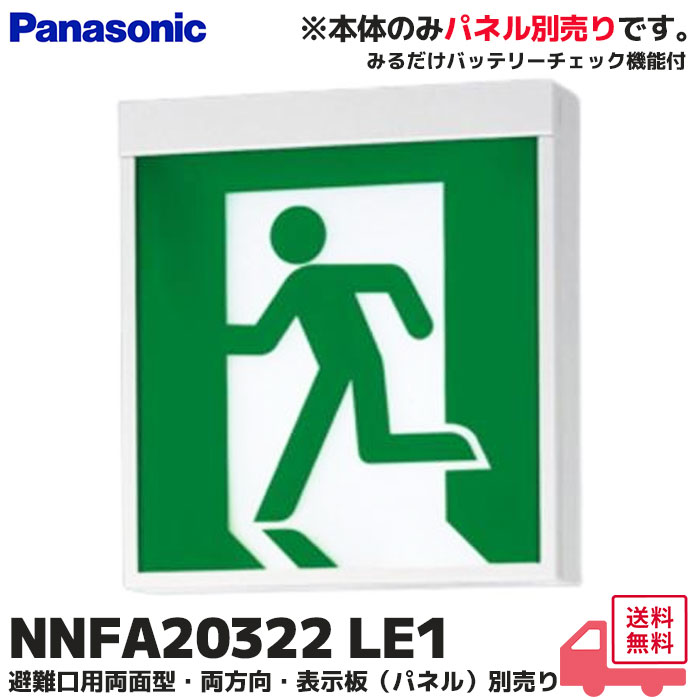

NNFA20322 LE1 パナソニック LED誘導灯 両面型・一般型（20分間）B級・BL形(20B形)＜パネル別売り 本体のみ＞ みるだけバッテリーチェック機能付

NNFA20322 LE1 パナソニック LED誘導灯 両面型・一般型（20分間）B級・BL形(20B形)＜パネル別売り 本体のみ＞ みるだけバッテリーチェック機能付

※パネル別売です。

NNFA20322 LE1 仕様

仕様
寸法・質量
幅：62 mm　長：218 mm　高：241 mm
質量：1.8 kg　質量補足：(本体・表示板)
仕様・注意事項
電圧：100 V　消費電力：2.3 W
【本体】樹脂（ホワイト）
定格電圧：AC100V
消費電力：2.3W
入力電流：0.048A
型式認定番号：1AM211-3714
同梱ランプ：FK91221S（表裏2本セット）
交換電池：FK723　2.4V 700mAh
自己点検スイッチ付
ランプ交換の目安60000時間
表示面の明るさ（cd）：10以上
みるだけバッテリーチェック機能付
天井直付型・天井吊下型、内照パネル式、B級・BL形(20B形)、両面型・一般型（20分間）、避難口用両面型
【リモコン】FSK90910K （別売）
【適合L型金具】FK02788C （別売）
蓄電池：ニッケル水素蓄電池
●側面取付する場合は適合L型金具をご使用ください。
●天井直付する場合は天井面取付金具（同梱）を必ずご使用ください。
注）両面型は壁直付できません。
注）LEDにはバラツキがあるため、消防法の基準の範囲内で、表示面の見え方が異なる場合があります。
注）適合表示板にご注意ください。
注）24時間充電してからお使いください。設置後は通電し、蓄電池を充電しないと非常点灯しません。

「みるだけバッテリーチェック」機能付き誘導灯

2025年7月に誘導灯認定基準が改正になり、新たな点検方式が追加になりました。バッテリー容量の自動チェックで点検作業の効率化や、定期的な放電でバッテリーを活性化するなど新たな点検方式に対応した誘導灯が新登場。
※1「 みるだけバッテリ―チェック」とは、JIL5502：2025「誘導灯器具及び避難誘導システム用装置技術基準」に規定する「周期始動方式自動点検」を指します。

誘導灯認定基準 改正内容

2025年7月 誘導灯認定基準が改正になり、新たな点検方式が追加になりました。

2025年7月16日改正
一般社団法人日本照明工業会規格JIL5502：2025「誘導灯器具及び避難誘導システム用装置技術基準」より

周期始動方式自動点検装置

自動点検機能を実現するためのもので、電池内蔵形器具及び装置が単体で点検周期を記憶し、その点検周期に応じて自動的に点検を開始し、その結果を表示するもの。

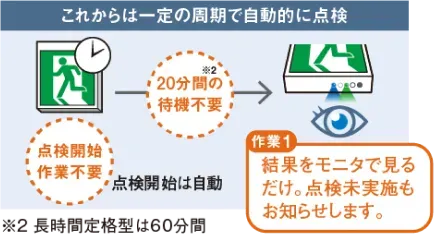

1. バッテリー容量の自動チェックで点検作業の効率化

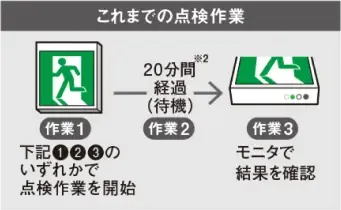

これまでは①ブレーカーの遮断②点検スイッチ③リモコンの操作により点検を開始していたものが、これからは器具が自動で点検を開始。結果をモニタに表示するので、みるだけでバッテリーの状態確認をすることができます。 ※従来の点検方法でも確認いただけます。

2. 定期的な放電でバッテリーを活性化

バッテリーは定期的な放電で活性化され、適正な状態で使用することができます。新たな点検方式では6ヶ月以内に1回自動で放電を行うので、万が一の災害時に備え元気な状態を保つことができます。

特長

みるだけバッテリーチェック動作説明

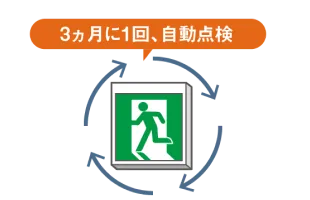

★器具が自動で点検を実施

消防法で定められている定期点検「6ヵ月に1回」に対して、「みるだけバッテリーチェック」機能は3ヵ月に1回、自動で蓄電池により誘導灯を点灯し、点検を実施。定期的に放電が行われることで蓄電池の性能維持につながります。

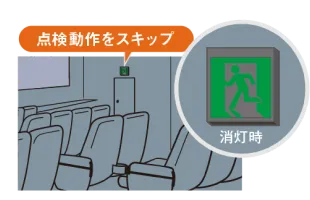

★消灯時は点検動作をスキップ

劇場や映画館など利用形態により誘導灯を点灯させたくないケースでは、消灯信号を受けることで自動的に点検動作をスキップします。 消灯信号を受けなくなれば、再度点検動作を行います。

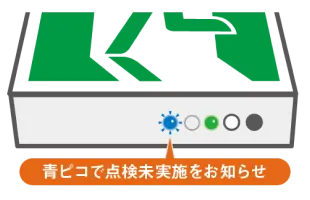

★青ピコで点検未実施をお知らせ

6ヵ月間点検が実施されていない場合は、青色の周期点検モニタ^※3が点滅して点検未実施をお知らせ。 点検漏れが一目でわかります。

※3 周期点検モニタとはJIL5502：2025においては「周期始動方式点検モニタ」と表記しています。

注）「みるだけバッテリーチェック」は令和7年10月3日付 消防予第410号「消防用設備等の点検要領の一部改正について（通知）」にて、誘導灯点検要領が改正され、消防法で定められた法定点検で使用することが可能になりました。

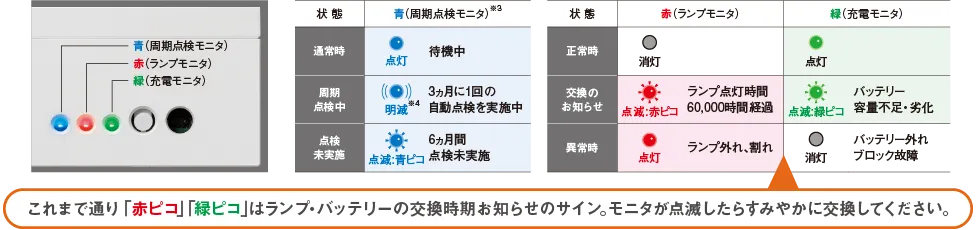

モニタ動作と表示の見方

※4 明滅：ゆっくりと明暗を繰り返す点灯状態。

注）常用電源が通電された状態を表示しています。停電時は全モニタ消灯します。
