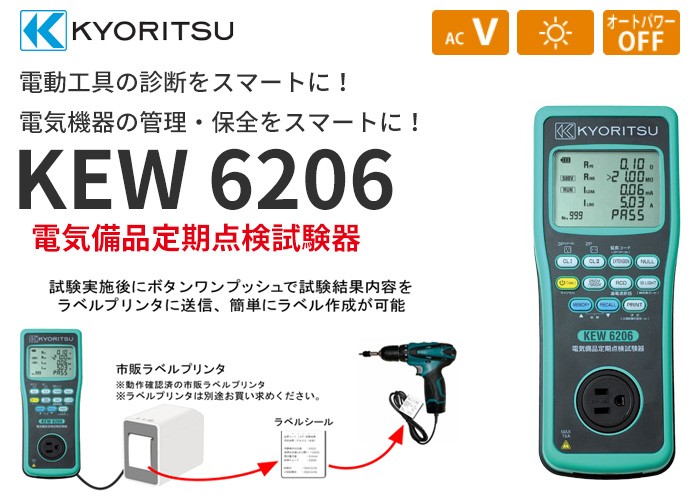

共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206
試験ボタンを押すだけで接続変更なしに100/200Vの 電動工具・電気機器の各種試験を自動実行して診断
※動力機器（三相３線200V機器）には対応しておりません。
実稼働時の機器の漏れ電流測定が可能、絶縁抵抗測定だけではわからない機器漏電を確実に診断
最大999件の診断結果を保存、USB接続でPCによるデータ管理が可能
※PCとの接続には専用ソフトウェアとオプションのUSBケーブルが必要となります。
※専用ソフトウェアは弊社HPにて無料でダウンロードできます
ラベルプリンタとの接続により、現場で診断結果のラベルを作成、定期点検の管理が簡単に
※ラベルプリンタ市販品
共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206

共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206

  • 試験ボタンを押すだけで接続変更なしに100/200Vの 電動工具・電気機器の各種試験を自動実行して診断
    ※動力機器（三相３線200V機器）には対応しておりません。
  • 実稼働時の機器の漏れ電流測定が可能、絶縁抵抗測定だけではわからない機器漏電を確実に診断
  • 最大999件の診断結果を保存、USB接続でPCによるデータ管理が可能
    ※PCとの接続には専用ソフトウェアとオプションのUSBケーブルが必要となります。
    ※専用ソフトウェアは弊社HPにて無料でダウンロードできます
  • ラベルプリンタとの接続により、現場で診断結果のラベルを作成、定期点検の管理が簡単に
    ※ラベルプリンタ市販品

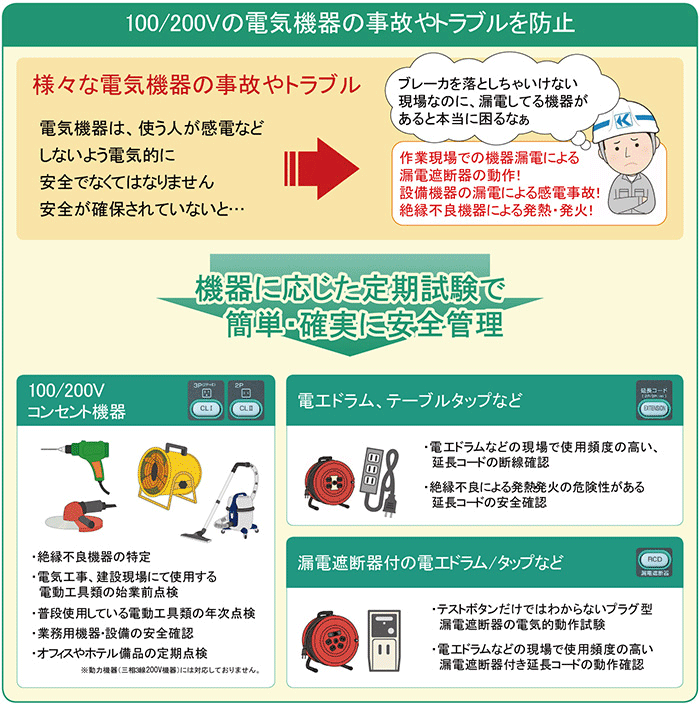

KEW6206 100V/200Vの電気機器の事故やトラブルを防止

共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206

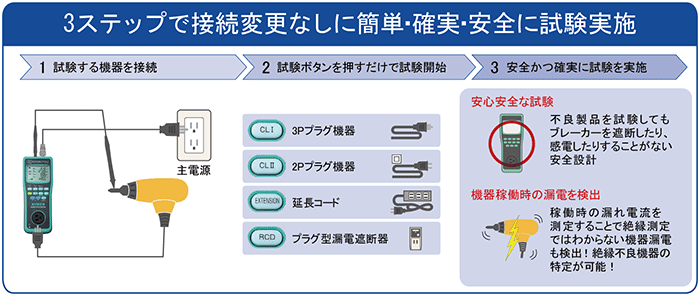

KEW6206 3ステップで接続変更なしに簡単・確実・安全に試験実施

共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206

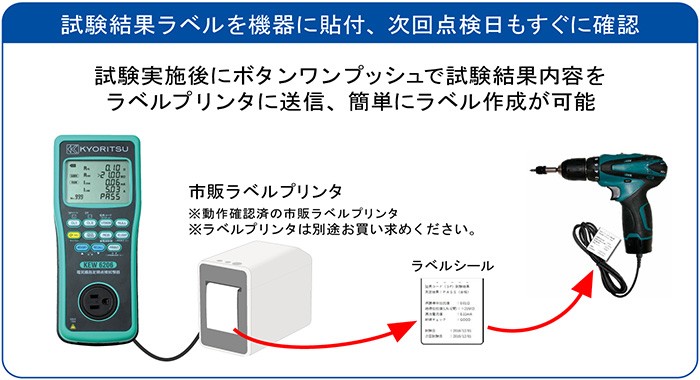

KEW6206 試験結果ラベルを機器に貼付、次回点検日もすぐに確認

共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206

KEW6206 各種試験内容

試験の種類 試験内容
クラスI試験
（外装に金属部があり、接地付き3Pプラグの機器）
共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206		 保護導体抵抗測定（アースチェック）
（試験電流DC200mA）
絶縁抵抗測定（250V/500V）
機器動作時の漏れ電流及び負荷電流測定)
クラスII試験
（2Pプラグの機器）
共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206		 絶縁抵抗測定（250V/500V）
機器動作時の漏れ電流及び負荷電流測定
延長コード試験
共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206		 保護導体抵抗測定（アースチェック）
（試験電流DC200mA）
機器動作時の漏れ電流測定
??L-N の非導通確認
断線チェック
プラグ型漏電遮断器試験
共立電気計器 電動工具の診断をスマートに！電気機器の管理・保全をスマートに！KEW6206		 動作時間試験（感度電流 15mA）
??感度電流試験（6mA 〜 16.5mA）

KEW6206 試験判定基準

ファンクション 保護導体
抵抗測定		 絶縁抵抗測定
(250V/500V)		 機器動作時の漏れ
電流測定
クラスI試験 1Ω以下 1MΩ以上 1mA以下
クラスII試験 --- 3MΩ以上 1mA以下
延長コード試験 1Ω以下 5MΩ以上 1mA以下
プラグ型漏電遮断器試験 動作時間：100ミリ秒以下
不動作：定格感度電流の50%以下

KEW6206 製品仕様

主電源電圧測定

測定範囲 AC 30~230V (50/60Hz) ※1
確度 ±5V

保護導体抵抗測定

測定範囲 0.00~20.00Ω
開放回路電圧 DC 5V±0.4V
測定電流 DC 200mA (公称値)
確度 ±3%rdg±5dgt

絶縁抵抗測定

定格測定電圧 250V 500V
測定範囲 0.00~20.00MΩ
開放回路電圧 定格測定電圧の1.2倍以下
短絡電流 DC 1.5mA 以下
確度 ±2%rdg±3dgt

漏れ電流測定/負荷電流測定

測定電流 漏れ電流 負荷電流
主電源電圧 95~214V
測定範囲 0.10~20.00mA 0.10~15.00A
確度 ±3%rdg±5dgt ±10%rdg±5dgt

漏電遮断器試験

定格電圧 100/200V
感度電流 15mA
測定範囲 動作時間測定 感度電流試験
0.0~500.0ms 0.0~40.0ms
確度 ±2ms(≦40ms)
±8ms(>40ms)		 試験電流に対し
-4%~+4%

一般仕様

使用電池 単３形乾電池LR6（1.5V）×6
適合規格 IEC 61010-1, 61010-2-030 CAT II 300V 汚染度2
IEC 61010-031, IEC 61326-2-2
外形寸法/質量 261（L）×104（W）×57（D）mm / 約930g（電池含む）
付属品 7283 （主電源コード）
7129A（ ワニグチコード）
7161A（ フラットテスト棒）
7284 （延長コードアダプタ）
8265 （逆接地アダプタ）
9193 （携帯用ケース）
8929 （ヒューズ［15A / 250V］）
9151 （肩掛けベルト・バックル）
3P/2P変換アダプタ、単３形乾電池（LR6）×6、取扱説明書
オプション 7219 （USBケーブル）
7288 （単相200V専用コードセット）
※1 動力機器（三相３線200V機器）には対応しておりません。

KEW6206 対応ラベルプリンタ（市販品）

ラベルプリンタ プレカット紙ラベル
TD-2130N RD-U06J1
※TD-2130N との接続にはオプションの7289（プリンタケーブル）が必要になります
