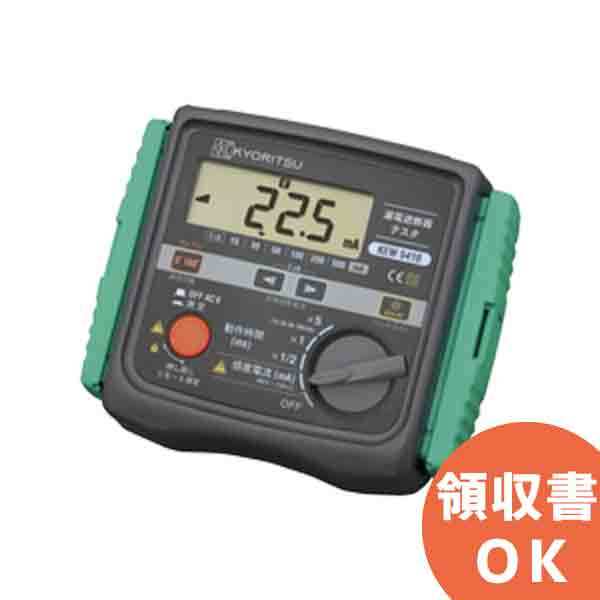

漏電遮断器テスタKEW5410
簡単操作（リモート測定）
リモート測定機能を使用すれば、測定コードを端子につなぐだけで自動的に測定が可能です。
最初に回路の電圧を表示し、1秒後に動作時間または感度電流の測定が開始されます。

電圧自動判別
100V回路、200V回路、400V回路を自動的に判別するため電圧の切換えが必要ありません。

動作時間測定
×1/2レンジにて定格不動作電流試験、×1、×5レンジによる動作時間の測定が可能です。

感度電流測定
試験電流を自動的に増加させ、トリップした時点での電流値を表示します。

漏電遮断器テスタKEW5410

簡単操作（リモート測定）

リモート測定機能を使用すれば、測定コードを端子につなぐだけで自動的に測定が可能です。
最初に回路の電圧を表示し、1秒後に動作時間または感度電流の測定が開始されます。

電圧自動判別

100V回路、200V回路、400V回路を自動的に判別するため電圧の切換えが必要ありません。

動作時間測定

×1/2レンジにて定格不動作電流試験、×1、×5レンジによる動作時間の測定が可能です。

感度電流測定

試験電流を自動的に増加させ、トリップした時点での電流値を表示します。

接触電圧自動検出

アースを用いた測定の際、接地不良による感電を防ぐため、漏電遮断機テスト時（試験電流を流したとき）に接地電極又は保護導体の電圧を自動検出し、AC50Vにて測定を停止し警告します。

防塵防滴

防塵防滴IEC 60529（IP54）に準拠。悪天候下での測定も可能です。

バックライト

バックライトにより、暗い場所での測定の読み取りが可能です。

KEW 5410の測定範囲および確度（23℃±5℃ 相対湿度75%以下）

KEW 5410の動作時間・感度電流測定
レンジ	×5	×1	×1/2	感度電流（mA）
定格電圧	100V±10% 200V-10%〜+32% 400V±10% 50/60Hz
定格感度電流	15/30/50/ 100mA	15/30/50/100/200/500mA		15/30/50/100/ 200/500mA
測定範囲	試験時間 0ms〜200ms	試験時間 0ms〜2000ms	試験時間 0ms〜2000ms	定格感度電流の40%〜110% （5%毎に電流上昇）試験時間 300ms×15回
確度	試験時間確度 1%rdg±3dgt	試験時間確度 1%rdg±3dgt	試験時間確度 1%rdg±3dgt	各ステップの試験電流に対し -4%〜+4%
	試験電流確度 +2%〜+8%	試験電流確度 +2%〜+8%	試験電流確度 -8%〜-2%
KEW 5410の電圧測定
測定範囲	80V〜450V 50/60Hz
確度	2%rdg±4dgt

適合規格	IEC 61010-1 CAT.III 300V / CAT.II 400V 汚染度2 IEC 61010-031 IEC 61557-1,6 IEC 60529 (IP54)
表示	1999（3 1/2桁）大型LCD
使用温湿度範囲	0〜40℃相対湿度 85%（結露のないこと）
保存温湿度範囲	-20℃〜60℃の相対湿度 85%（結露のないこと）
耐電圧	AC3700V/1分間（電気回路と外箱間）
絶縁抵抗	10MΩ以上/1000V（電気回路と外箱間）
パワーセーブ機能	（1）スイッチ操作後約3分でLCD表示が消えパワーセーブ状態（消費電流約70μA）になります。（2）バックライト点灯後約1分間でバックライトが消灯します。
外形寸法	186（L）×167（W）×89（D）mm
質量	約960g（電池含む）
使用電池	単3乾電池R6P（1.5V）×8本
測定回数	1200回以上（×1/2レンジ100mAにて30秒間隔で測定）
付属品	7128A（専用測定コード） 7129A（専用ワニグチコード） 8017（先端金具ロング）×2 取扱説明書肩掛ベルトコードケース単3乾電池R6P×8（1.5V）

※ 感度電流レンジは、高速形、反限時形の漏電遮断器のみ対応しています。時延形には対応していません。

MODEL 5001のオプション

なし
