広指向性天井埋込型スピーカー

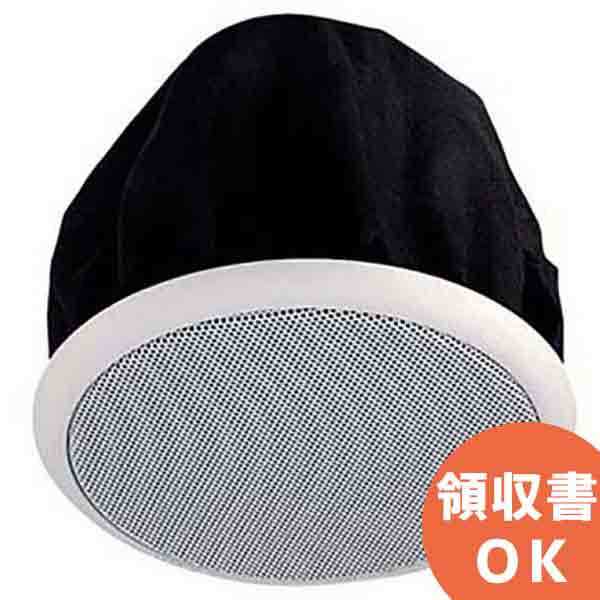

TOA 広指向性天井埋込型スピーカー　F-1521SC フルレンジ 3W 18W 8Ω L級M級S級 X90

独自の音響構造により、極めて広いカバーエリアを実現した広指向性天井埋込型スピーカーシステムです。
スピーカーの真下に限らず、均一な音質バランスが得られます。

F-1521SCの広指向性

低域から高域までの音を拾いエリアに均一に届けることが出来る広指向性埋込型天井スピーカーです。

高い周波数の指向性に対応

高い周波数の音は指向性が狭く、スピーカーの真下と、スピーカーから離れた場所では音質や音量が違います。この問題点を解決したのがF-2851C、F-2351C、F-2321C、F-1521SCです。

どこにいても音質や音量が変わりません。

一般の天井埋込スピーカーと広指向性天井埋込スピーカーのカバーエリア比較その１

低い周波数の音は無指向性で、広いエリアに音を拡散しますが、高い周波数はスピーカーから離れるほど急激に減衰します。TOAの広指向性天井埋込スピーカーは独自の音響構造で、高い周波数の音も拾いエリアに拡散します。

一般の天井埋込スピーカーと広指向性天井埋込スピーカーのカバーエリア比較その２

F-1521SCの特長

天井にスッキリ溶けこむデザイン
コンパクト設計でエレベーターの天井のようなスペースがない場所にも設置可能（F-1521SC）
専用のイコライジングコントローラーがなくても最適な音場を実現
１台で均等な音質を広い範囲でカバー出来るため、従来のスピーカーよりも設置台数を少なく出来る

F-1521SCの仕様

定格入力	３Ｗ（ハイインピーダンス使用時）
許容入力	連続ピンクノイズ：９Ｗ（８Ω），６Ｗ（１６Ω）
許容入力	連続プログラム　：１８Ｗ（８Ω），１２Ｗ（１６Ω）
定格インピーダンス	ハイインピーダンス１００系：３．３ｋΩ（３Ｗ），１０ｋΩ（１Ｗ），２０ｋΩ（０．５Ｗ）
定格インピーダンス	１６Ω，８Ω
出力音圧レベル	８８ｄＢ（１Ｗ，１ｍ）
周波数特性	６５〜１８，０００Ｈｚ（−１０ｄＢ），４５〜２０，０００Ｈｚ（−２０ｄＢ）
周波数特性	半自由音場設置時（天井面中央部取付測定）
使用スピーカー	１０ｃｍコーン型
スピーカー種別	３Ｗ時：Ｌ級（消防法施行規則　音声警報音第２シグナルでの測定で９２ｄＢ（Ａ）以上）
	１Ｗ時：Ｍ級（消防法施行規則　音声警報音第２シグナルでの測定で８７ｄＢ（Ａ）以上）
	０．５Ｗ時：Ｓ級（消防法施行規則　音声警報音第２シグナルでの測定で８４ｄＢ（Ａ）以上）
音響パワーレベル	９０ｄＢ
指向特性区分	Ｘ（０°以上１５°未満　Ｑ＝１．６，１５°以上４５°未満　Ｑ＝２．１，４５°以上９０°以下　Ｑ＝１．５）
取付穴寸法	φ１３５ｍｍ（最大板厚：３７ｍｍ）
入力端子	ワンタッチ式差込型コネクター（送り端子　２分岐タイプ）
適合電線	６００Ｖビニル絶縁電線（ＩＶ線，ＨＩＶ線）
	単線（銅線）：φ０．８〜φ１．６ｍｍ（ＡＷＧ２０〜１５相当品）
	より線（７心銅線）：０．７５〜１．２５ｍm2（ＡＷＧ１８〜１７相当）
使用温度範囲	−１０℃〜＋５０℃
仕上	本体：難燃性ＡＢＳ樹脂（樹脂材料難燃グレード：ＵＬ９４　Ｖ−０相当）　黒
	フレーム：難燃性ＡＢＳ樹脂（樹脂材料難燃グレード：ＵＬ９４　Ｖ−０相当）　オフホワイト（マンセルＮ９．５近似色）　塗装
	パンチングネット：圧延鋼板　オフホワイト（マンセルＮ９．５近似色）　塗装
	防塵袋：化繊　黒
寸法	φ１５５×１１７（Ｄ）ｍｍ
質量	１ｋｇ（パネルを含む）
付属品	パネル…１，型紙…１

オプション

HY-AH1　アンカーボルト吊り下げ金具（天井ボード負荷分散）
HY-BC1　バックカン（露出用デザイン金属ケース）
HY-TB1　チャンネルバー（天井ボード負荷分散）
