BNB75T 交換作業手順

準備

交換用バッテリパック「BNB75T」を用意してください。?
◎この商品はUPSや負荷機器の電源を切らずに交換することができます（電源を入れたまま交換が可能）。

1.

本機のフロントパネル中央部左右にあるネジ2 個をドライバーで反時計回りにネジが空回りするまで緩めます（ネジはフロントパネルから外れない構造になっています）。(1)
フロントパネルを下げて手前に外します。(2)
外したフロントパネルは本体上部に置きます。(3)

2.

バッテリケーブルをケーブルホルダから外します。(1)
バッテリコネクタは板金の固定穴にロックされていますので、コネクタを持ち上げて(2)-1、固定穴の中央まで移動させ(2)-2、コネクタを後ろに引いて、ロックを外します(2)-3。
バッテリコネクタを持ち、コネクタ同士を引き外します。(3)

3.

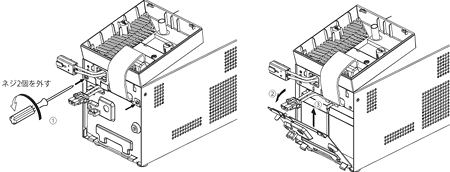

板金カバーを止めてあるネジ2 個を反時計回りに回して外します。(1)
板金カバー（ネジ穴側）を手前に引きながら(2)、上に持ち上げ外します。(3)

4.

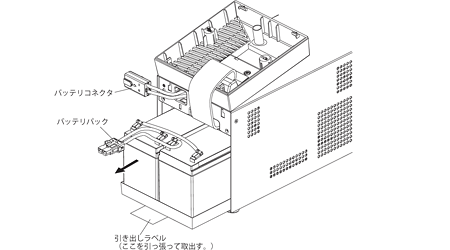

バッテリパック下段の引き出しラベルを持って、バッテリパックを取り出します。

5.

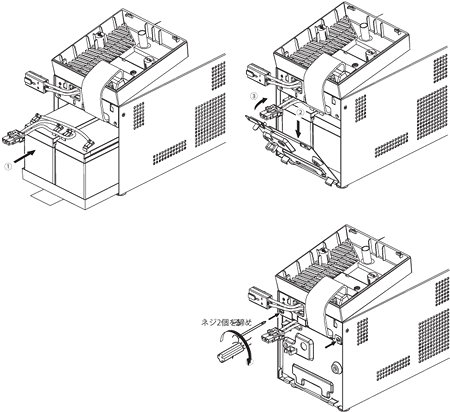

新しいバッテリを本機の奥まで挿入し、収納します。(1)
(2)、(3)の順番で、板金カバーを取り付けます。
外したネジ2 個をドライバーで時計回りに回し、しっかり締め付けてください。
(4)このとき、板金カバーでケーブルを挟まないように注意してください。

6.

バッテリコネクタを止まるまで差し込みます。(1)
バッテリコネクタを持ち、コネクタのフック部を板金の固定穴の中央まで移動させ(2)-1、固定穴を通し(2)-2、コネクタを下げて固定穴にロックします(2)-3。
バッテリケーブルをケーブルホルダに取付けます。(3)
フロントパネルを降ろします。(4)

7.

フロントパネルを取り付けます。
フロントパネルを本体に取り付けます。(1)
フロントパネル中央部左右にあるネジ2 個をドライバーで時計回りに回し、しっかりと締め付けます。(2)

お願い

バッテリ交換後は、本機のLCD メニュー［コントロール］−［バッテリ寿命カウンタリセット］画面より、バッテリ寿命カウンタをリセットしてください。
もしバッテリ寿命カウンタのリセットを行わなかった場合、バッテリの期待寿命より早くバッテリ交換アラームが発生してしまう恐れがあります。

付属のバッテリ交換日シールにバッテリ交換日を記入し、本体に貼付してください。

もしくは、LCD メニュー［セッテイ］−［バッテリセッテイ］−［バッテリコウカンビ］（バッテリ交換日）画面でも、バッテリ交換日を入力いただけます。

対応UPS(無停電電源装置)

• 500VA/450W：BN50T
• 750VA/680W：BN75T
