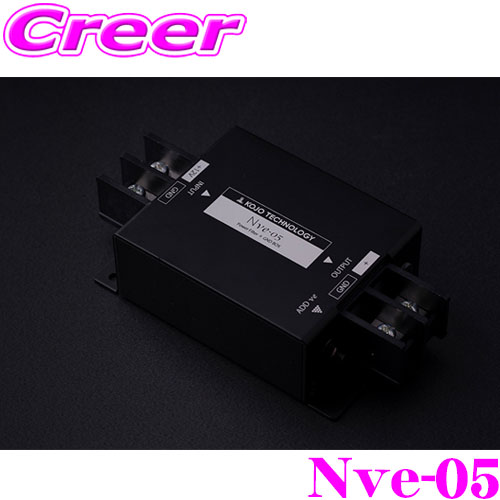

【在庫あり即納!!】KOJO TECHNOLOGY Nve-05 カーオーディオ用 電源フィルタ＋仮想アース DC12V 小型ノイズ対策 特殊アルミ電解コンデンサ ve-02p搭載

45,540

販売サイトへ移動
■特徴
・今回リリースする「Nve-05」は、高周波ノイズ対策に特化するもので、周波特性に優れたフィルムコンデンサを容量別に配列（高周波インピーダンスを低減化）し、インバータやスイッチング電源、内部クロックなどから発生されるノイズを抑制、減衰するものになっています。
・スティック型仮想アース「ve-02p」に採用されている特殊アルミ電解コンデンサを搭載。新型コンデンサ採用により「Nve-03」とは比較にならないほどの導体表面積の拡大を実現しています。

■仕様
・端子台：M5　各2端子（推奨電源ケーブル：〜AWG#4）
・入出力電圧：DC12V　
・入出力電流：100A(peak)
・外形寸法：W81×H40×D159（端子台、固定L金具含む）
・重量：約542kg
・付属品：取扱説明書／保証書／M5裸圧着端子×4個


■検索ワード
Nve-05　カーオーディオ　電源フィルタ　ノイズ対策

※画像はイメージです。




商品説明
・KOJO TECHNOLOGYのカーオーディオ用電源フィルタ、Nve-05です。
・今回リリースする「Nve-05」は、高周波ノイズ対策に特化するもので、周波特性に優れたフィルムコンデンサを容量別に配列（高周波インピーダンスを低減化）し、インバータやスイッチング電源、内部クロックなどから発生されるノイズを抑制、減衰するものになっています。
・スティック型仮想アース「ve-02p」に採用されている特殊アルミ電解コンデンサを搭載。新型コンデンサ採用により「Nve-03」とは比較にならないほどの導体表面積の拡大を実現しています。

Nve-05の特長
高性能・高信頼性フィルムコンデンサを採用
・フィルタを形成するフィルムコンデンサには、高周波特性に優れ、弊社ホームオーディオ向け製品にも採用している、岡谷電機製ノイズサプレッションキャパシタ、ならびにTDK製EMIサプレッションキャパシタを採用。高信頼性パーツによる高いノイズリダクション効果が期待され、高音質化の実現に大きく貢献しています。

バスバー配線
フィルタを構成するフィルムコンデンサ群はバスバーに直接実装されています。フィルタ特性は、採用されるフィルムコンデンサの特性、性能に大きく影響されますが、配線アートワークも非常に重要です。
Nve-05はバスバーによるストレート近接並走配線によって、パワーライン間の浮遊容量（見えないコンデンサ形成）を利用すると共に、不要なインダクタンス成分の発生を抑え、より効果的なノイズリダクション特性となっています。

仮想アース部
「Nve-05」の内部にはフィルタ機能以外に仮想アース機能も搭載されています。「Nve-03」に採用されていた内部異金属プレート積層（仮想アース部）は撤廃され、新たにve-02pシリーズに搭載されている特殊アルミ電解コンデンサを2本採用。同コンデンサの内部導体には、帯状に加工された高純度アルミニウム箔を採用しており、見かけ上の表面積はわずか100cm2（10cm×10cm）程度ですが、導体表面の特殊エッチング処理により、海綿質構造に似た空洞が無数に形成されています。結果的に、この無数に存在する空洞は導体表面積の拡大をもたらし、実に22,000cm2（220cm×100cm）の有効面積が確保されています。

ユーザーニーズに応えた小型化の実現
「既存システムに組み込むには大きすぎるので小さくして欲しい」という要望が「Nve-03」でありました。これに対し、フィルタ用コンデンサのブスバー直接実装、仮想アース部の特殊アルミ電解コンデンサの採用といった仕様変更が行われた「Nve-05」は、性能改善だけにとどまらず小型化にも貢献。ノイズリダクション特化型電源フィルタ「N-04」と同サイズにまで小型化しています。


製品仕様
■M5　各2端子（推奨電源ケーブル：〜AWG#4）
■入出力電圧：DC12V　
■入出力電流：100A(peak)
■外形寸法：W81×H40×D159（端子台、固定L金具含む）
■重量：約542kg
■付属品：取扱説明書／保証書／M5裸圧着端子×4個
