カロッツェリア スペーシア ソリオ ワゴンRスマイル カーナビ 本体取付キット KK-S83D 8インチ窓口付車 AVIC-RZ722 FH-8500DVS 対応

適合ナビ品番

AVIC-RZ722/FH-8500DVS

本体商品の取付情報

・車名：スペーシア
・年式：R5/11〜 ※1
・型式：MK54S系/MK94S系
・車種：8インチ窓口付車(オーディオレス)※2
・取付商品サイズ：2D

※1 スペーシアカスタム、スペーシア ギアを含む。
※2 全車標準はオーディオレス（8インチ窓口で純正ブラケット付）です。

---

・車名：ソリオ
・年式：R2/12〜 ※5
・型式：MA27S系/MA37S系/MA47S系/MAD7S系
・車種：8インチ窓口付車 ※6(M.OPの全方位モニター用カメラなし車)※7
・取付商品サイズ：2D

※5 バンディットを含む
※6 一部グレードに標準のオーディオレス仕様は、8インチ窓口で純正ブラケット付です。
※7 R7/1（一部改良）以降車には、全方位モニター用カメラパッケージ装着車のメーカーオプション設定はありません。

---

・車名：ワゴンRスマイル
・年式：R3/9〜
・型式：MX81S系/MX91S系
・車種：8インチ窓口付車 ※9(M.OPの全方位モニター用カメラなし車)※10※11
・取付商品サイズ：2D

※9 全車標準はオーディオレス（8インチ窓口で純正ブラケット付）です。
※10 R6/12（一部改良）以降車には、全方位モニター用カメラパッケージ装着車のメーカーオプション設定はありません。
※11 DMH-SZ500は通常取付位置で14mm前出し固定すると、製品肩口がKK-S83D同梱パネルから僅かに突出しますが、ブラケットの対象位置に製品肩口から47.5mmと102mmのネジ穴で固定すると、液晶面をKK-S83D同梱パネル面とほぼ同じ位置にできます。この時、KK-S83D同梱ブラケットは、パネルに一番近い穴と長穴で固定します。

---

※車両側のアンテナブースターとチューナーのインピーダンスアンマッチングによりAMラジオが受信できない場合は、RD-AN40を使用します。
※純正ブラケットへの組付けは、ブラケットの対象位置にトヨタ車用の2、3番ネジ穴（製品肩口から47.5mmと88mmのネジ穴）で取付けます（DMH-SZ700/DMH-SZ500、FH-8500DVS/FH-6500DVD等のノーズ部の凸量が少ないモデルに前出し取付穴がある場合は、前出し穴で取付けます）。
※適合につきましては2025年7月現在のメーカー適合をもとに記載いたしております。「〜現在」の表記はその時点での確認であり、モデルチェンジ等により適合が変更される可能性も御座いますのでご了承くださいませ。 また、いかなる場合におきましても適合の正確性につきましてはメーカー適合を優先とさせていただきます。必ずメーカーページにて適合を確認の上、購入していただきますようお願い致します。

---

商品説明

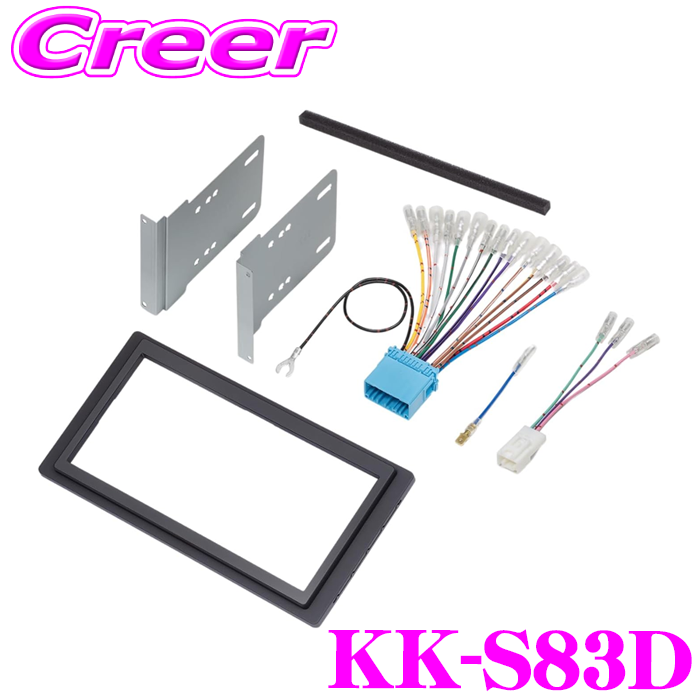

・カロッツェリアの本体取付キット、KK-S83Dです。 ・車種ごとに専用設計されたパネルで、より美しくカーナビゲーションを取り付けることが可能です。 付属品 3電源+フロント／リア・スピーカー配線コネクター（20P） 、パネル、ブラケット、クッション 、オプション用5Pコネクター（車速信号他取出し用）
