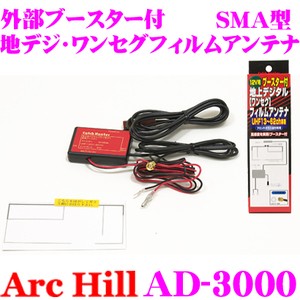

・アーク ヒルの外部ブースター付地デジ・ワンセグフィルムアンテナ SAM型、AD-3000です。
・フィルムだけなので目立たなく、ガラス内側に装着するのでそのまま洗車できます。
・受信チャンネルはUHF13〜62CH、左右共通タイプです。
取り付け方法
1.車の電源を切り、バッテリーのマイナス側のケーブルをはずしてください。
2.アンテナ取付、車種により実車に合わせて位置を決定してください。
A.貼り付けるガラス面の汚れをしっかりとふき取ってください。
B.エレメントアンテナの剥離紙をはがしてガラスに貼り固定してから、保護シールをはがし全体を貼り 付けてください。
C.しっかりと押し当ててアンテナをガラスに密着させて貼り付けてください。
D.バッテリーのマイナス側のケーブルを取り付けてください。 ガラスの貼り位置に依り車検時アンテナを取り外しが必要な場合がございます。
※アンテナ端子より電圧供給のあるチューナーではご使用できません。
商品仕様
・適合：12V車専用アンテナ端子より電圧供給の無いチューナー車
・コード長：約3m / エレメントフィルム：約57mm×117mm
・ブースター利得：20db
・受信チャンネル：UHF13〜62ch
・プラグタイプ：SMA
・入力電圧：12V
・消費電力：45mA |
|
