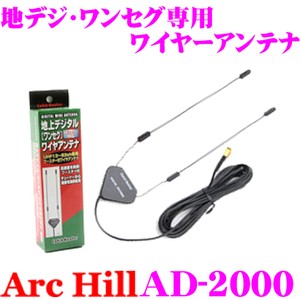

・アーク ヒルの地デジ・ワンセグ用ワイヤーアンテナ、AD-2000です。
・受信CHはUHF13〜62CH、周波数は470MHZ〜770MHZとなっています。
・左右両用タイプです。
・高感度を実現したブースター付アンテナで、チューナーから直接電源供給用します。
取り付け方法
1.車の電源を切り、バッテリーのマイナス側のケーブルをはずしてください。
2.アンテナ取付、車種により実車に合わせて位置を決定してください。
A.貼り付けるガラス面の汚れをしっかりとふき取ってください。
B.エレメントアンテナの剥離紙をはがしてガラスに貼り固定してから、保護シールをはがし全体を貼り 付けてください。
C.しっかりと押し当ててアンテナをガラスに密着させて貼り付けてください。
D.バッテリーのマイナス側のケーブルを取り付けてください。 ガラスの貼り位置に依り車検時アンテナを取り外しが必要な場合がございます。
※チューナーのアンテナインから5ボルト〜10ボルトの電圧がでていないチューナーは使用できませんので、電圧をご確認してください。
注意事項
●車両部分の鋭利な所やバリがある場所にはコードが接触して、皮膜を痛めないよう必ず粘着テープ等で保護してください。火災や感電など故障の原因になることがあります。
●コード類はクランパー等でしっかりと固定してください。
商品仕様
・コード長：約4m / エレメント長：約208mm
・色：黒
・ブースター利得：13db
・プラグタイプ：SMA
・入力電圧：5V〜10V
・消費電力：45mA
・インピーダンス：50Ω
注意事項
※高温（ダッシュボード上も含む）になる場所での使用はエレメントが変形する場合があります。
貼付け式なのでアンテナ本体でボディーアースが出来ないためノイズが入り受信機、車種及び地域により満足な受信が得られない場合があります。
AD-2000シリーズ プラグ別表 |
|
