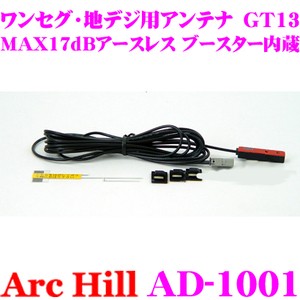

・アーク ヒルのMAX17dBアースレス ブースター内蔵ワンセグ/地デジ用アンテナ GT13、AD-1001です。
・フィルムだけなので目立たなく、ガラス内側に装着するのでそのまま洗車できます。
・受信チャンネルはUHF13〜62CH、周波数は470MHZ〜770MHZです。
取り付け方法
1.車の電源を切り、バッテリーのマイナス側のケーブルをはずしてください。
2.アンテナ取付、車種により実車に合わせて位置を決定してください。
A.貼り付けるガラス面の汚れをしっかりとふき取ってください。
B.エレメントアンテナの剥離紙をはがしてガラスに貼り固定してから、保護シールをはがし全体を貼り 付けてください。
C.しっかりと押し当ててアンテナをガラスに密着させて貼り付けてください。
D.バッテリーのマイナス側のケーブルを取り付けてください。 ガラスの貼り位置に依り車検時アンテナを取り外しが必要な場合がございます。
※チューナーのアンテナインから5ボルト〜10ボルトの電圧がでていないチューナーは使用できませんので、電圧をご確認してください。
商品仕様
・コード長：約4m / エレメントフィルム：約103mm×25mm
・ブースター利得：17db
・プラグタイプ：GT13
・入力電圧：5V〜10V
・消費電力：45mA
・インピーダンス：50Ω
適合
CN-HDS940TD / CN-HDS960TD / CN-HDS910TD / CN-HDS635TD /CN-HDS625TD / CN-HDS945TD / CN-HDS700TD CY-TUD600D
TU-DTV30 / TU-DTX300 / TU-DTX300A / DTX760 / MAX9700DT / MAX8700DT / MAX7700 / MAX670 / MAX570 / MAX670CCD
MAX9750DT / MAX8750DT / DTX870 / DTX875 / MAX575 / MAX675 / NX808 / NX208 / NX308 / DTB380 / KMA-DT1 / KMA-DT13
KMA-DT130 / HDV-790DT / HDV-990 / HDV-790F4 / NVP-DTP20 / NVP-DTS1 / NVP-DTS10 / NVP-DTA11 / NVP-DTA12
NVP-DTP21 / NV-DK630DT / NV-HD830DT / NV-DVC80DT / NV-HD870DT / NVA-HD1500DT / NV-DK631DT / NV-DK650DT
NV-HD825DT / NV-JH850DT / NV-HD831DT / NV-HD871DT / NVA-HD1700DT / NVA-HD1800FT / NV-HD832DT / NVA-MS170DT
NVA-MS1180DT / NVA-MS1280DT / NVA-HD1680DT / NVA-HD1780FT
