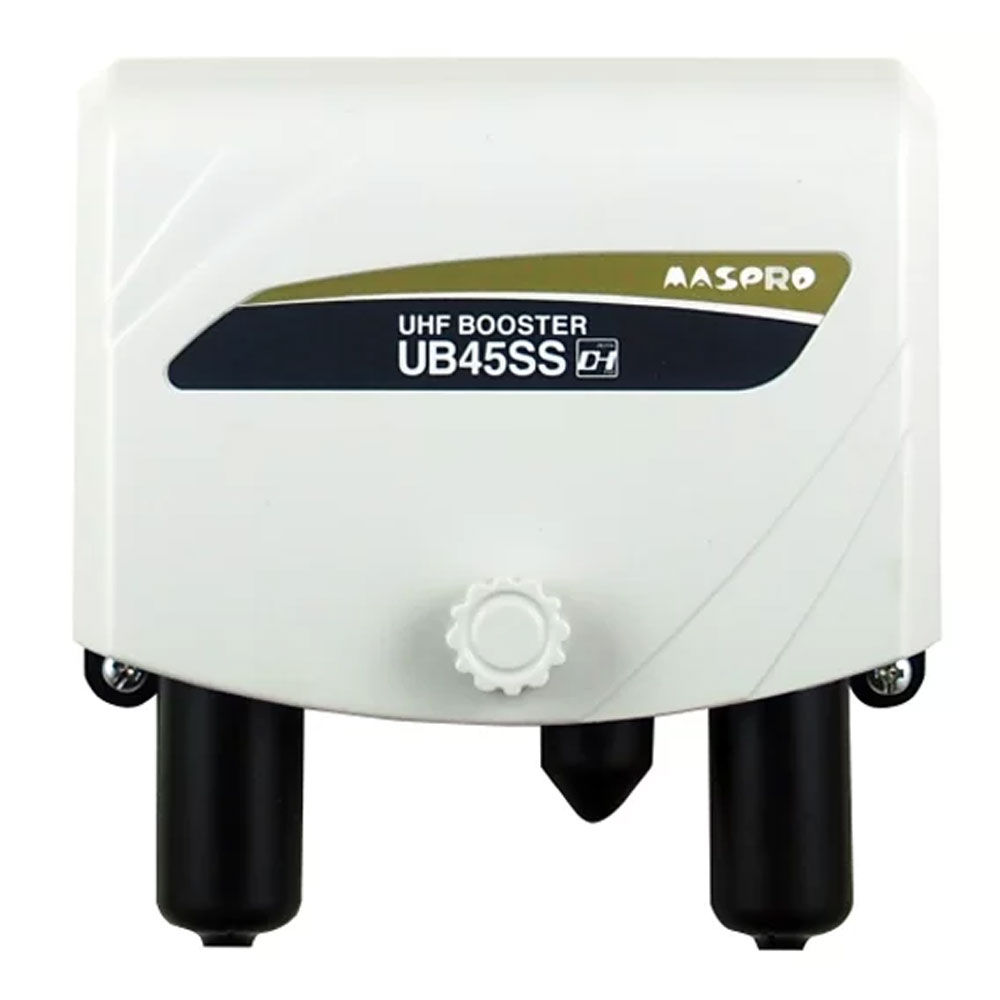

マスプロ電工 UHFブースター UB45SS
8,595
MASPRO DENKOH
UHFブースター UB45SS
地デジを増幅するトリプルブースター。3段階の利得調整により、様々な環境でお使いいただけます。利得回路を切換える45・35dB切換時のNF劣化がありません。
屋外（内）用 樹脂ケース F型端子 電源部付属 UHF給電スイッチ付 出力測定端子付
F型コネクター（5Cケーブル用）：4個付属 防水キャップ（大）：2個付属
FM・VHFには使用できません。
ケーブルテレビには使用できません。
電源部ACコード約1m
UB45SSの規格表
項目 UB45SS
伝送周波数帯域 470〜710MHz（UHF ch.13~52）
利得 35dB時：33〜39dB 45dB時：43〜49dB
入力レベル調整 0、?10dB切換
利得調整範囲 0〜?10dB以上（連続可変）
雑音指数 1.5dB以下※1
実用入力レベル 41〜66dBμV（86dBμV※2）
定格出力レベル 105dBμV（9波）
VSWR 3以下
増幅部電源 DC15V 0.08A（0.18A※3）
消費電力 3W/6.8VA（4.9W／10.1VA※3）
外観寸法 増幅部：87（H）×113（W）×54（D）mm 電源部：56（H）×105（W）×34（D）mm
質量（重量） 増幅部：約310g 電源部：約175g
UHFブースター UB45SS
地デジを増幅するトリプルブースター。3段階の利得調整により、様々な環境でお使いいただけます。利得回路を切換える45・35dB切換時のNF劣化がありません。
屋外（内）用 樹脂ケース F型端子 電源部付属 UHF給電スイッチ付 出力測定端子付
F型コネクター（5Cケーブル用）：4個付属 防水キャップ（大）：2個付属
FM・VHFには使用できません。
ケーブルテレビには使用できません。
電源部ACコード約1m
UB45SSの規格表
項目 UB45SS
伝送周波数帯域 470〜710MHz（UHF ch.13~52）
利得 35dB時：33〜39dB 45dB時：43〜49dB
入力レベル調整 0、?10dB切換
利得調整範囲 0〜?10dB以上（連続可変）
雑音指数 1.5dB以下※1
実用入力レベル 41〜66dBμV（86dBμV※2）
定格出力レベル 105dBμV（9波）
VSWR 3以下
増幅部電源 DC15V 0.08A（0.18A※3）
消費電力 3W/6.8VA（4.9W／10.1VA※3）
外観寸法 増幅部：87（H）×113（W）×54（D）mm 電源部：56（H）×105（W）×34（D）mm
質量（重量） 増幅部：約310g 電源部：約175g
UB45SSの特長
UHF利得3段切換機能搭載ブースター
強電界地域から弱電界地域まで1台のブースターで対応可能。
【利得切換スイッチ45dB、35dB、25dB（10dBアッテネーター）】
UHF側高利得45dB
UHF利得切換でNF劣化なし
UHF給電スイッチ付
電源部、異常お知らせ機能付き
増幅部と電源部の間でショートや断線をした場合、電源部作動表示灯の色でお知らせしますから、設置時の不具合の確認が容易になります。
UHF利得3段切換機能搭載ブースター
強電界地域から弱電界地域まで1台のブースターで対応可能。
【利得切換スイッチ45dB、35dB、25dB（10dBアッテネーター）】
UHF側高利得45dB
UHF利得切換でNF劣化なし
UHF給電スイッチ付
電源部、異常お知らせ機能付き
増幅部と電源部の間でショートや断線をした場合、電源部作動表示灯の色でお知らせしますから、設置時の不具合の確認が容易になります。
