Яテンパール工業 【B32EC20】Eシリーズ(経済タイプ) 配線用遮断器 B-32EC 20A 表面形
1,832
DIY・工具・道具類 電設資材 テンパール工業 B32EC20 B32EC20

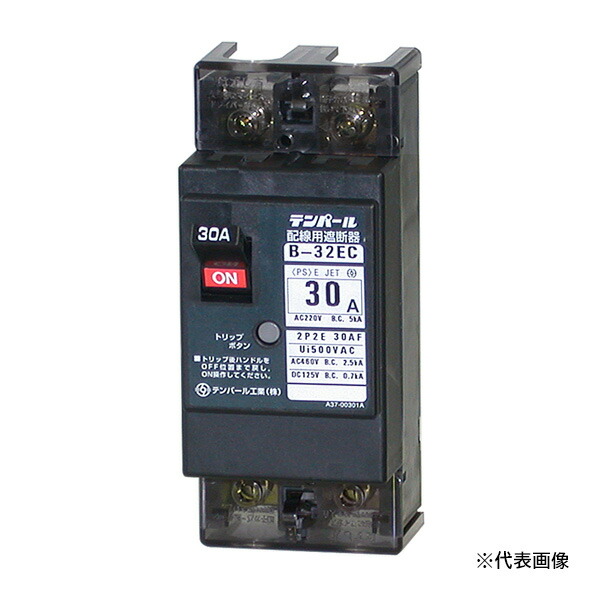

●画像は代表型番のイメージになります。
型番通りの手配になりますので（色・形等）確認の上ご注文下さい。
極数（P）・素子数（E）・フレーム（AF）：2P・2E・30AF
定格使用電圧 Ue AC：100-100/200-200-415V
定格使用電圧 Ue DC：125V
定格インパルス耐電圧 Uimp：6kV
定格電流：20A
接続方式：表面形
外形寸法：縦105mm×横47mm×高さ67.5mm / 高さ（パネルカット部まで）49mm
質量（kg）：0.22
定格遮断容量（kA）JIS C 8201-2-1 Ann2（Icu/Ics）AC100V：5/2
定格遮断容量（kA）JIS C 8201-2-1 Ann2（Icu/Ics）AC100/200V：5/2
定格遮断容量（kA）JIS C 8201-2-1 Ann2（Icu/Ics）AC200V：5/2
定格遮断容量（kA）JIS C 8201-2-1 Ann2（Icu/Ics）AC415V：2.5/1
定格遮断容量（kA）JIS C 8201-2-1 Ann2（Icu/Ics）DC125V：0.7/-
端子仕様：線押え方式（圧着端子使用可能）M5
接続可能最大電線（mm2）：22
逆接続：可能
適合JIS規格：JIS C 8201-2-1 Ann2
過電流引外し方式：熱動電磁
