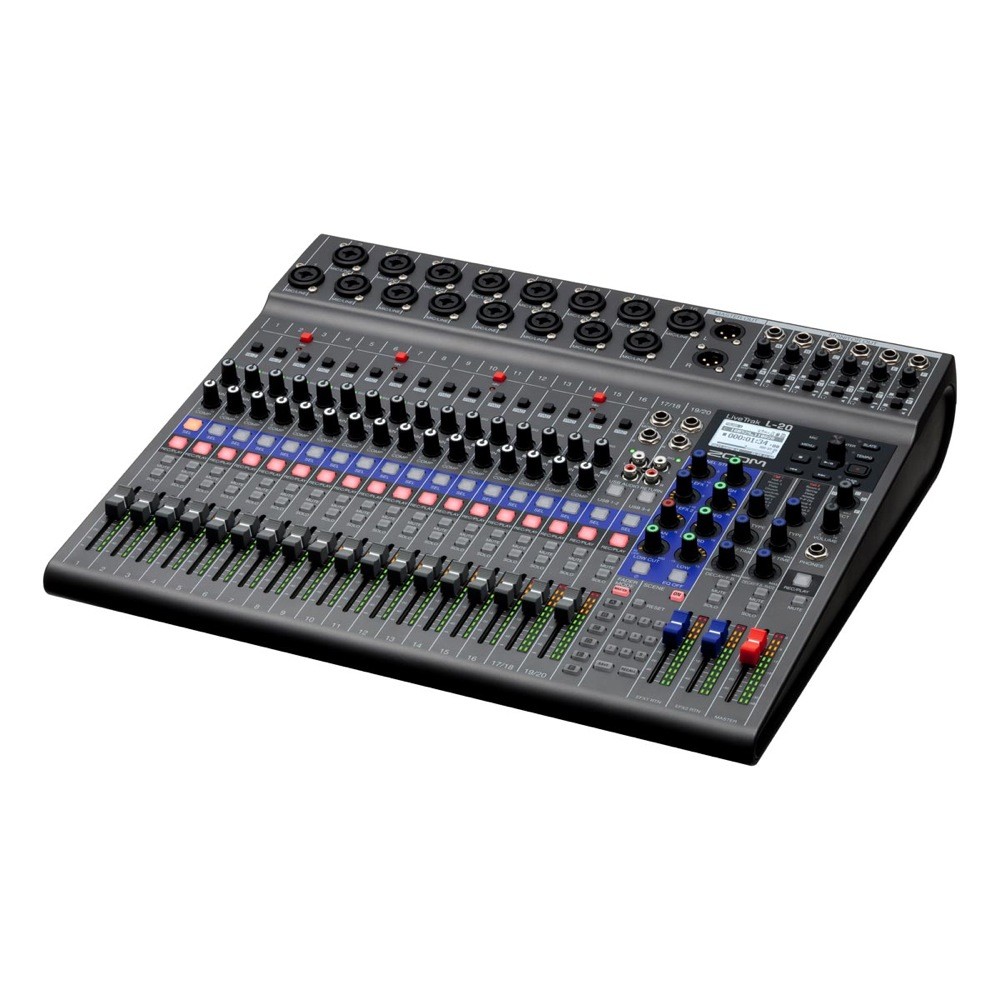

ZOOM LIVETRAK L-20 MTR デジタルミキサー USBオーディオインターフェイス
95,000
スリーピースも、大編成バンドもLiveTrak L-20 20-Track Live Mixer / Recorder
ZOOM LIVETRAK L-20 MTR デジタルミキサー USBオーディオインターフェイス
スリーピースも、大編成バンドも
LiveTrak L-20 20-Track Live Mixer / Recorder
主な特長
デジタルオーディオミキサー
・モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
・EIN -128 dBuの超低ノイズフロア、最大入力ゲイン+60 dBの高品位なマイクプリアンプ
・48Vファンタム電源を供給可能（1〜4ch、5〜8ch、9〜12ch、13〜16chごと）
・ギター／ベースなどの楽器入力に対応するHi-Zスイッチ（1〜2ch）
・接続した機器の入力信号を26 dB減衰させるPADスイッチ（3〜16ch）
・演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
・マスターおよび6 系統のモニターを切り替えられる、オペレーター用ヘッドフォン出力
・3バンドEQ（MIDは中心周波数可変のセミパラメトリック方式）
・カットオフ周波数を調整できるローカットフィルタ
・2系統、全20種類のセンドリターン・エフェクト
・各モノチャンネルに、独立した1ノブタイプのコンプレッサーを搭載
・最大9種類のミキサー設定を保存できるシーンメモリ機能
・60mmストロークのチャンネルフェーダー
・視認性の良い12セグメントLEDレベルメーター
・無償アプリ『L-20 Control』で、iPad からリモートコントロール
・（別売Bluetoothアダプタ「BTA-1」が別途必要）
マルチトラックレコーダー機能
・最大22トラックの同時録音、20トラックの同時再生
・最高24ビット／96kHzのハイレゾ音質で、SDカードにレコーディング
・ミックスダウン、オーバーダビング、パンチイン／アウト録音
・外部USBメモリに録音データの書き出し／読み込みが可能
・メモ録音およびトークバックが可能な内蔵スレートマイク
・プリカウントおよびタップテンポ設定可能なメトロノーム機能
・入力音をトリガーにして録音を開始するオートレコード機能
・2秒前にさかのぼって録音できるプリレコード機能
・任意の位置へロケートできるマーカーを最大99個まで登録可能
・別売フットスイッチ（FS01）で、レコーダーの再生／停止、パンチイン／アウト、内蔵エフェクトのミュート操作が可能
USBオーディオ・インターフェース機能
・最大22チャンネルの入力、最大4チャンネルの出力
・最高24ビット／48kHzのオーディオ品質
・マルチトラックレコーダー機能との同時使用が可能
・USB2.0ポートを搭載するMac、Windowsに対応
・クラスコンプライアントモードでiOSデバイスにも対応（Apple Lightning - USBカメラアダプタが別途必要）
・コンピュータのジッタに影響されないアシンクロナス（非同期）転送システムを採用
20チャンネルの本格的なライブミキサーに、マルチトラックレコーダー機能、22イン／4アウトのUSBオーディオ・インターフェース機能も統合。各演奏者の好みのミックスバランスを送れる6系統のモニターアウトは、ヘッドフォンだけでなくフロアモニターにも出力可能。
パーカッション、ホーン、コーラスを加えた大編成バンドにも対応する『LiveTrak L-20』新登場。
ライブ仕様の20チャンネル
LiveTrak『L-20』は、プレイヤーの多い大編成バンドのミキシングにも対応します。モノラル16チャンネル＋ステレオ2チャンネル、合計20チャンネルのインプットを備え、全チャンネルに3バンドEQ、ローカット、フェイズ、2系統のセンドエフェクトを装備。モノラルチャンネルには、EIN -128 dBuの超低ノイズフロア／+60dBの最大入力ゲインを実現した高品位なマイクプリアンプを搭載し、独立したコンプレッサーも内蔵。また、最大9つのミキサー設定を保存するシーンメモリ機能も搭載しています。
22トラック同時録音
最高24ビット／96 kHz（*）のWAVフォーマットで、全20トラック＋マスターミックス（L/R）の同時レコーディングが可能。フェーダー通過前の信号を録音するため、ミキシング操作の影響を受けずに各トラックの音をSDカードに記録できます。ミックスダウン、オーバーダビング、パンチイン／アウト録音が行えるほか、録音データをパソコンに移してDAWソフトでさらに本格的なオーディオ編集を行うことも可能です。
*96kHzサンプリング選択時は、エフェクト、EQ、オーバーダブ、マスタートラック、オーディオ・インターフェース機能が使用できません。また、MONITOR OUT A〜Fから個別のミックスバランスを出力できません。
6系統の独立モニター
演奏者一人ひとりのニーズに合わせた好みのミックスバランスを作って供給できる、6系統のモニターアウトを装備。PHONES／SPEAKER切替スイッチを備え、演奏者のヘッドフォンまたはステージ用フロアモニター（通称：コロガシ）に出力することができます。
PA用モニターも
LiveTrak『L-20』には、マスターおよび6系統のサブミックスを切り替えてモニターできる、ミキシングオペレーター専用のヘッドフォンアウトも装備。各ミックスバランスを容易にチェックでき、必要に応じて素早く調整することができます。
USBオーディオ
本体内蔵のSD カードに録音しながら、同時に22イン／4アウトのUSBオーディオ・インターフェースとしても利用可能。コンピューターのジッタに影響されないアシンクロナス（非同期）転送システムを採用し、最高48kHzのサンプリングレートで、全20チャンネルの入力とマスターフェーダー通過後の信号をDAWに録音することができます。また、パソコンからの再生信号をステレオチャンネルに割り当てることもでき、バックトラックに合わせた同期演奏を行ったり、演奏者のヘッドフォンにクリックガイドを送ることも可能です。iOSデバイスとも接続（*）できるクラスコンプライアントモードにも対応しています。
*Apple Lightning - USBカメラアダプタが別途必要です。
iPadでミックス
LiveTrak『L-20』はワイアレスコントロール（*）に対応し、無償のiOSアプリでフェーダーレベルやモード切替、シーン、EQ、エフェクトセンド／リターン、パラメーターなど本体上のほとんどの操作をリモートコントロールできます。エフェクトライブラリやシーンライブラリの管理もiOSデバイスで行えます。画面表示は大型モニターアウト＋ミニトランスポートまたはミニモニターアウト＋拡張トランスポートコントロールのいずれかを選べます。
* 別売Bluetoothアダプタ（BTA-1）が別途必要。見通しの良い室内で10 mまで通信できます。
アクセサリ
L-20パッケージには、以下のものが同梱されています。
・ACアダプタ（AD-19）
・USB2.0ケーブル
・クイックガイド
別売アクセサリ
・ラックマウント・アダプタ（RKL-12）
・Bluetoothアダプタ（BTA-1）
・フットスイッチ（FS01）
Specs
入出力チャンネル数
入力:モノラル（MIC／LINE）: 16 ステレオ（LINE）: 2
出力:MASTER OUT: 1
MONITOR OUT: 6
PHONES : 1
入力
モノラル （MIC／LINE）:XLR／TRS コンボジャック（XLR:2番HOT TRS:TIPホット）
入力ゲイン
PAD OFF: +16 〜 +60 dB
PAD ON: −10 〜 +34 dB
Hi-Z ON: +6 〜 +50 dB
入力インピーダンス
XLR: 3 kΩ
TRS: 10kΩ / 1 MΩ (Hi-Z機能 ON)
最大入力レベル
PAD OFF: 0 dBu (＠ 0 dBFS)
PAD ON: +26 dBu (＠ 0 dBFS)
ファンタム電源
+48 V
ステレオ（LINE）:TSフォンジャック／RCAピン （アンバランス）
最大入力レベル: +14 dBu
出力
MASTER OUT:XLRジャック （バランス）
最大出力レベル: +14.5 dBu
出力インピーダンス: 100 Ω
MONITOR OUT A 〜 F（バランス出力時、MONITOR SPEAKER接続想定）:TRSフォンジャック（バランス）
最大出力レベル: +14.5 dBu
出力インピーダンス: 100 Ω
MONITOR OUT A 〜 F（アンバランス出力時、PHONES接続想定）:標準ステレオフォンジャック
最大出力レベル: 42 mW + 42 mW ＠60 Ω
出力インピーダンス: 100 Ω
PHONES:標準ステレオフォンジャック
最大出力レベル: 42 mW + 42 mW ＠60 Ω
出力インピーダンス: 100 Ω
バス
MASTER:1
MONITOR:6
SEND EFX:2
チャンネルストリップ
COMP:
LOW CUT:40 〜 600 Hz, 12dB/OCT
EQ:HIGH: 10 kHz、± 15 dB、シェルビング
MID: 100 Hz-8 kHz、±15 dB、ピーキング
LOW: 100 Hz、± 15 dB、シェルビング
PHASE:
センドエフェクト
20タイプ
EFX1
Hall 1 (リバーブ)
Hall 2 (リバーブ)
Room 1 (リバーブ)
Plate (リバーブ)
Church (リバーブ)
DrumAmb (リバーブ)
GateRev (リバーブ)
Vocal 1 (ディレイ + ホールリバーブ)
Vocal 2 (ディレイ + モノラルリバーブ)
Vocal 3 (ディレイ + プレートリバーブ)
EFX2
Hall 3 (リバーブ)
Room 2 (リバーブ)
Spring (リバーブ)
Delay (ディレイ)
Analog (ディレイ)
P-P Dly (ディレイ)
Vocal 4 (ディレイ + ルームリバーブ)
Chorus 1 (ステレオコーラス)
Chorus 2 (モノラルコーラス)
Cho+Dly（コーラス + ディレイ）
レコーダー
最大同時録音トラック数:22トラック（20チャンネル＋ステレオマスター）@44.1／48／96 kHzサンプリング
最大同時再生トラック数:20トラック
録音フォーマット:ビット長：16／24ビット
サンプリング周波数：44.1／48／96 kHz
モノラル／ステレオ、WAVフォーマット
記録メディア:SDHC規格対応カード 4 GB 〜32 GB（Class10以上）
SDXC規格対応カード 64 GB 〜 512 GB（Class10以上）
オーディオ・インターフェース
チャンネル数:入力：22チャンネル
出力：4チャンネル
ビット長:24ビット
サンプリング周波数:44.1／48 kHz
インターフェース:USB 2.0
オーディオ・インターフェース動作環境
Windows:OS: Windows 7 SP1以降 / 8.1 / 10 (32bit, 64bit)
CPU: Intel Core i3以上*
USB: USB 3.0 / 2.0**
* Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外
** Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外
Mac:OS: Mac OS X 10.11 / 10.12 / 10.13
CPU: Intel Core i3以上
USB: USB 3.0 / 2.0*
* USBハブ・拡張カードでの使用は動作保証外
iPhone / iPad:OS: iOS 9 / 10 / 11
* Apple Lightning-USBカメラアダプタが別途必要
カードリーダー
クラス:マスストレージクラス
USB2.0 High Speed
USB HOST
クラス:USB 2.0 High Speed
サンプリング周波数:44.1/48/96 kHz
周波数特性:-1.0 dB: 20 Hz 〜 20 kHz @44.1 kHzサンプリング
-3.0 dB: 20 Hz 〜 40 kHz @96 kHzサンプリング
入力換算ノイズ:EIN -128 dB（IHF-A） @+60 dB、150 Ω入力（実測）
レベルメーター:12セグメント
ディスプレイ:バックライト付きLCD （128 x 64ドット）
電源:ACアダプタ：DC12V／2A（AD-19）
消費電力:最大24W
外形寸法:445 mm (W) x 388.4 mm (D) x 82.6 mm (H)
重量（本体のみ）:3.71 kg【オフィシャルサイトでもご購入頂けます】
